Antenne Patch double 11 dBi 2,4 GHz croisée
[FPV-ANT-DOUBLE-11DB-CROISE]

L'intérêt majeur de cette double antenne réside dans le fait qu'elle simplifie l'installation sur le terrain. En effet, les systèmes dits diversifiés ("diversity") disposent de deux entrées antennes. Dans le cas de figure où l'utilisateur opte pour l'utilisation de deux antennes patch, il est alors plus simple pour lui de disposer d'un unique panneau intégrant cette double antenne. De plus, dans un système diversity, la distance entre les deux antennes est un paramètre essentiel, qui s'avère pré-réglé par le fabricant pour une sensibilité de réception optimale.

L'utilisation d'une antenne directionnelle "Patch" permet d'optimiser vos transmissions sans fil 2,4 GHz, en augmentant la sensibilité de réception dans une direction. L'ouverture de l'angle de réception de cette antenne est d'environ 65°. Il faut donc s'arranger pour que l'antenne soit toujours orientée dans la direction de l'émetteur. Il existe pour cela des systèmes "suiveur d'antenne" (voir catégorie OSD/GPS).

Le fait d'utiliser une double antenne à diversification spatiale (les deux antennes internes étant orientées dans le même sens de polarisation) permet d'optimiser la réception des signaux émis à la fois dans le plan de polarisation horizontal et vertical. Par exemple, une antenne omnidirectionnelle d'un émetteur vidéo, montée à la verticale sur un avion (vers le haut ou vers le bas), diffusera son onde radio dans le plan horizontal la plupart du temps, mais aussi le plan vertical si c'est un avion de voltige. Dans ce cas de figure, ce type d'antenne s'avère être idéale. Cette antenne double patch à diversité croisée est à opposer à l'antenne double patch à diversité spatiale (non-croisée), où les deux antenne disposent de la même polarisation.

Informations techniques:

• Bande de fréquence d'utilisation: 2,4 GHz
• Gain antenne 1/ antenne 2: 11 dBi / 11 dBi
• Double antenne patch avec deux sorties RF indépendantes
• Ouverture horizontale: 60°
• Ouverture verticale: 30°
• Polarisation verticale et horizontale, les deux antennes disposant d'une polarisation croisée
• Impédance: 50 ohms
• Poids: 430 grammes
• Deux câbles de 120 cm avec connectique "mâle RP-SMA" (voir photo ci-dessous en cas de doute)
• Résistant aux UV
• Dimensions: 216 mm x 216mm x 26mm
• Température d'utilisation: -40°C à 85°C
• Fixations: 4 pas de vis 1/4" (8mm)
• Fabricant: L-com
• 12 mois de garantie

Explications sur les différents connecteurs utilisés dans le milieu de la transmission sans fil: Exemple: Une prise mâle RP-SMA (aussi appelée reverse-SMA) est compatible avec une prise femelle RP-SMA. Des adaptateurs existent pour passer d'une prise à une autre.

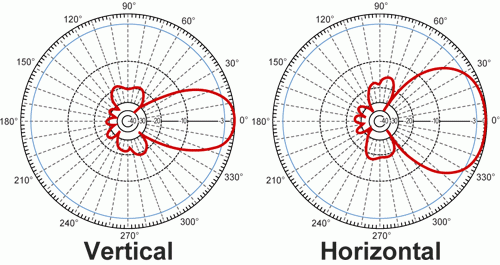

Diagramme de réception de chaque antenne:
