Elogger v4 - version DEAN
[ETS-ELOGGER-V4-DEAN]

Le elogger V4 de Eagle Tree Systems est un data logger (comprenez enregistreur de données de vol) très performant, dont la gamme de capteurs et accessoires en fait un outil absolument indispensable pour tout radiomodéliste averti.

Cette carte électronique très compacte et très légère est capable de s'interfacer avec une grande batterie de capteurs, comme par exemple un capteur GPS, un capteur de température, une sonde Pitot (capteur de vitesse), une sonde barométrique, un compte-tours...

Sa mémoire flash intégrée permet d'enregistrer un très grand nombre de données, à la fréquence choisie par l'utilisateur et ce durant tout le vol du modèle réduit (jusqu'à 4 heures de données)!

Le elogger V4 est aussi capable de mesurer la consommation en électricité du modèle réduit, en s'interfaçant entre la batterie et les consommateurs (typiquement les contrôleurs moteurs), afin d'enregistrer la consommation instantanée ainsi que la tension aux bornes de la batterie, et ceci avec un tout nouveau capteur à effet hall (qui n'induit de résistance électronique dans le système d'alimentation).
Ce elogger V4 est d'ailleurs fourni avec des connecteurs prises DEAN pour le raccordement à la batterie et à l'ESC.

Le elogger V4 de Eagle Tree Systems conserve bien évidemment la possibilité de s'interfacer avec le fameux "OSD Pro expander" du même fabricant, de même qu'avec l'écran "LCD power panel". L' "OSD Pro expander" permet de transformer le elogger V4 en un véritable OSD (permettant l'incrustation dans la vidéo des informations de navigation, telles que la distance par rapport au pilote, la direction de retour, l'autonomie...). Le LCD power panel permet quant à lui de recueillir visuellement sur le terrain un certain nombre d'informations utiles pour vérifier le bon fonctionnement du système.

L'interprétation des données enregistrées par le elogger V4 ainsi que le paramétrage du système se réalise par l'intermédiaire d'un logiciel téléchargeable sur le site du fabricant, via la prise USB intégrée au produit. Ce logiciel n'existe qu'en anglais, en allemand et en chinois. Il est assez intuitif, mais studioSPORT met en garde les utilisateurs qui ne maitrisent pas l'anglais sur le fait qu'un support du logiciel ne pourra être donné de manière exhaustive, tant les fonctionnalités sont nombreuses! De même, bien que nous fournissions une documentation de prise en main en français, il ne nous est pas possible d'assurer la traduction en français de toutes les fonctionnalités que possède ce produit. Les documentations en anglais devront être consultées.

Informations techniques:

• Fonction
  • Support des pics de courant jusqu'à 100 ampères.
  • Support des tensions de 5 volts à 80 volts
  • Mesure du courant par capteur à effet hall, sans effet résistif sur le reste du système
  • Taux d'enregistrement des données réglable de 50 fois par seconde à 1 fois toutes les 5 minutes
  • Mémoire interne 16 fois supérieure à l'ancien modèle, permettant d'enregistrer jusqu'à 4 heures de données (dans le pire cas)
  • Mémoire flash non volatile, qui conserve les données même lorsque la batterie est débranchée
  • Support des unités métriques
  • Compatible avec l' "OSD Pro expander" du même fabricant

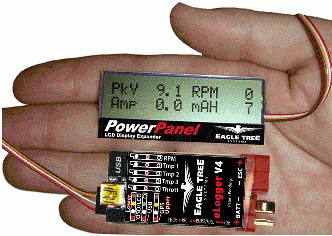

  • Compatible avec le "LCD power panel" du même fabricant
  • Fourniture d'un câble Y permettant l'enregistrement de la voie des gaz

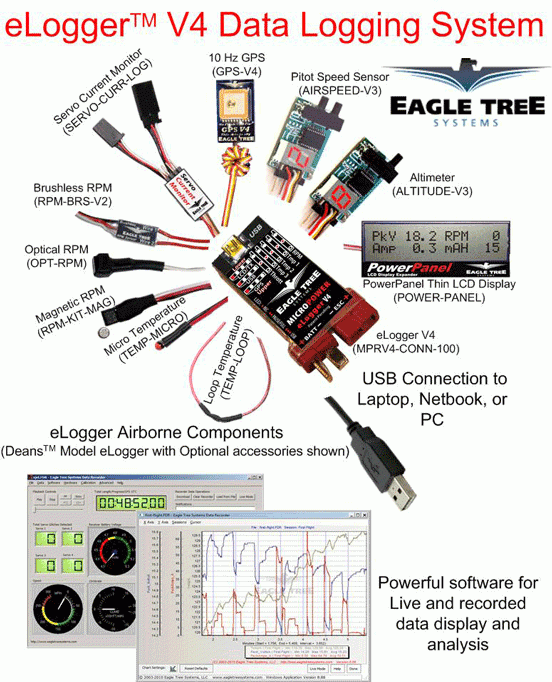

• Accepte les capteurs suivants
  • 3 capteurs de température
  • 1 capteur RPM (compte-tours, version brushless, magnétique ou optique)
  • 1 capteur d'altitude
  • 1 capteur de vitesse à sonde Pitot
  • 1 capteur GPS
  • + de nombreux autres capteurs, pouvant être chainés les uns aux autres


• Logiciel de configuration
  • Langues supportées: Anglais, allamand et chinois
  • Compatibilité: Windows 98, 2000, XP, Vista et Seven (7).

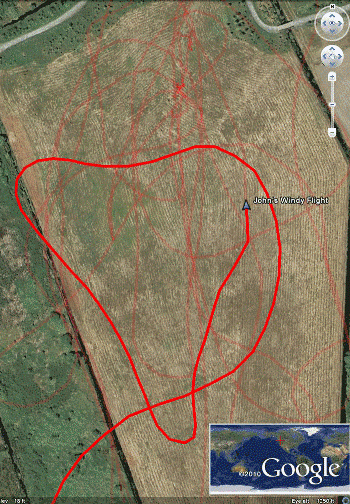

  • Logiciel permettant de configurer le système (taux d'enregistrement...) et permettant de relire et d'interpréter les données enregistrées (via des graphiques et via une interface avec google map).


• Caractéristiques techniques
  • Poids: 25 grammes
  • Dimensions: 50mm (longueur) x 25mm (largeur) x 10mm (épaisseur max)


• Connexions
  • Connexion PC : USB 2.0 (échange des données avec le logiciel et mise à jour du produit)
  • Câble fourni
• 1 an de garantie, avec échange contre du matériel neuf avec traitement express chez studioSPORT

Contenu du produit:

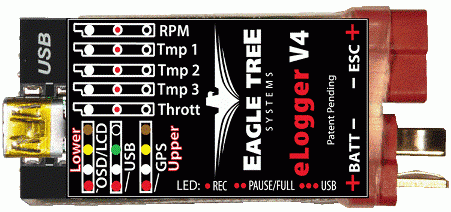

• 1 x data logger "elogger v4" avec connecteurs DEAN de raccordement à la batterie et aux consommateurs (longueur: 5 cm)
• 1 x câble USB (se raccordant la prise USB spécifique sur le elogger v4)
• 1 x câble Y pour pouvoir enregistreur une donnée radio (les gaz par exemple)
