Antenne SL Pentalobe coudée 5,8 Ghz - RP-SMA

Description

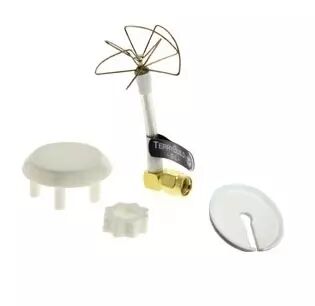

La Fabrique Circulaire présente sa nouvelle antenne omnidirectionnelle : la SL Pentalobe coudée 5.8GHz. 15% plus efficace que sa petite soeur la SL PinWheel (4 lobes), la SL Pentalobe 5.8GHz dispose de 5 lobes offrant une meilleure polarisation circulaire, une impédance inégalée, un rayonnement plus homogène. L'antenne SL Pentalobe permettra également de mieux traverser les obstacles et de porter plus loin qu'une antenne SL Pinwheel !



Livrée avec son top de protection blanc, la SL Pentalobe possède également une gaine silicone protégeant entièrement le câble coaxial. Cette protection sera très appréciée lors d'une utilisation en FPV Racing où la robustesse est un maître mot. Côté pratique, une molette de serrage en impression 3D PLA est présente sur le connecteur afin de faciliter l'installation et le serrage sur votre émetteur / récepteur. Son connecteur coudé est un atout indéniable pour les configurations FPV Racing où l'émetteur se trouve à l'arrière (point le plus haut en vol) avec l'antenne bien dégagée pointant vers le haut.



Optimisée pour le vol en immersion, la polarisation circulaire de type RHCP des antennes SL Pentalobe permet d'offrir une qualité et une fiabilité de transmission incomparable à celles des antennes à polarisation linéaire (antennes bâton, antennes patch...).



Tutoriel vidéo montage du SL TOP :



Les bonnes pratiques et conseils :

Le câble coaxial est semi-rigide, il ne supportera pas un trop grand nombre de torsions. Il est donc conseillé d'appliquer la bonne orientation selon l'utilisation (lunette, récepteur sur pied, émetteur) et de ne plus l'incliner par la suite.

À noter que l'antenne sera plus performante sans le capot de protection SL TOP.



Informations techniques :

• Type RHCP / omnidirectionnel (5 lobes)

• Gaine silicone protégeant le câble coaxial
• Molette de serrage fabriquée en 3D PLA

• Câble coaxial semi rigide 18GHz
• Bande passante: 5645-5945Mhz

• Gain : < 2.4dBi
• ROS(VSWR) < 1.2 (RL<-20db)
• Lobes en matériaux uniques de section circulaire et au diamètre optimum pour le 5,8Ghz, en acier trempé (solidité, élasticité, mémoire de forme), cuivré (qualité industrielle, conductivité optimum), vernis anti écaillement (protège de l’oxydation)
• Soudure étain/argent pour hautes fréquences (resoudable en cas de rupture suite à un crash)
• Connecteur coudé disponible en SMA ou RP-SMA
• Dimensions: 6x3.5cm
• Poids: 10 grammes avec TOP de protection
• FABRICATION ARTISANALE FRANÇAISE



Contenu du produit :

• 1 x Antenne SL Pentalobe coudée 5,8Ghz - RP-SMA
• 1 x Capot de protection SL TOP - blanc

• Produit garanti 12 mois
