" C'est le meilleur point de départ pour équiper une caméra : deux appareils, tous les accessoires en double, et vous tournez le jour même. Notre conseil pour la quantité : comptez les écrans plutôt que les caméras, car trois moniteurs demandent quatre appareils, soit deux bundles. Et comme les deux unités sont identiques, un seul exemplaire de rechange couvre tout votre matériel. Sur un système à émetteur et récepteur séparés, il en faudrait deux. "
La rédaction studioSPORT
Notre mission ? Partager notre savoir-faire pour éclairer vos choix.

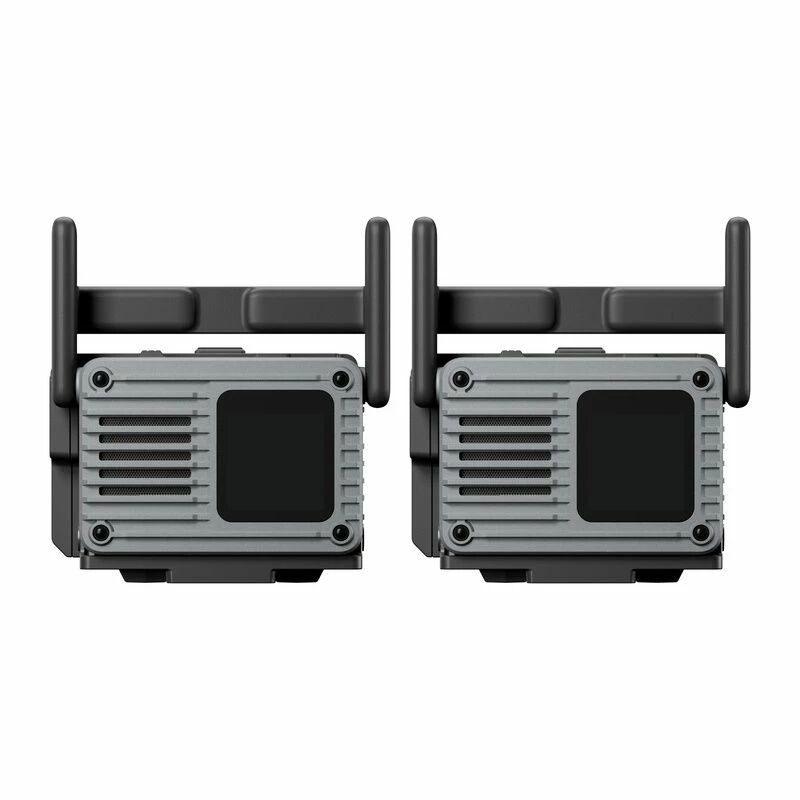

Bundle DJI SDR Transmission 2 : deux émetteurs-récepteurs et leurs accessoires
Ce bundle est la configuration de départ du système DJI SDR Transmission 2. Il contient les deux appareils nécessaires à une première liaison, et permet d'agrandir l'installation plus tard sans rien remplacer.
Ce que contient la boîte
Vous recevez deux émetteurs-récepteurs DJI SDR Transmission 2, deux adaptateurs à griffe froide, deux adaptateurs pour batterie NP-F et deux câbles de mise à jour du firmware en USB-C de 50 cm.
Les câbles vidéo ne sont pas fournis. Une caméra équipée d'une sortie HDMI pleine taille, une caméra en micro-HDMI et un moniteur en SDI ne demandent pas le même câble : c'est à vous de le choisir en fonction de votre matériel.
Combien d'appareils faut-il pour votre tournage ?
Comptez un appareil par écran à alimenter, plus un appareil pour la caméra. Une seule caméra peut très bien demander quatre appareils si trois personnes ont besoin de voir l'image.
| Caractéristique | Nombre d'appareils |
| Une caméra, un moniteur | 2 appareils, soit ce bundle |
| Une caméra, deux moniteurs | 3 appareils |
| Une caméra, trois moniteurs | 4 appareils, soit deux bundles |
| Deux caméras, deux moniteurs | 4 appareils, soit deux bundles |
| Une caméra, huit moniteurs | 9 appareils, le maximum pour un émetteur |
Ce calcul vaut pour des moniteurs branchés chacun sur son propre récepteur. Avec la plaque d'extension, vendue dans le kit d'accessoires, un récepteur peut desservir trois écrans à lui seul : trois moniteurs ne demandent alors que deux appareils.
Au-delà, cinq émetteurs peuvent fonctionner en parallèle au même endroit, soit quarante récepteurs au total. Laissez alors une trentaine de centimètres entre deux appareils rattachés à des groupes distincts.
Les deux appareils sont interchangeables
Aucun des deux n'est un émetteur d'usine. Le rôle se choisit avec l'interrupteur, en quelques secondes, et se lit ensuite à la couleur : rouge pour RX, bleu pour TX.
Cela simplifie aussi le matériel de secours. Un seul appareil de rechange suffit à couvrir tout votre parc, puisqu'il peut remplacer aussi bien un émetteur qu'un récepteur en panne.
C'est également utile en cours de tournage. Si la caméra B devient la caméra principale, vous inversez les deux appareils au lieu d'aller chercher une autre référence dans la valise.
Alimentation des deux appareils
Les deux appareils n'ont pas les mêmes contraintes, et rien n'oblige à les alimenter de la même façon.
Celui qui est monté sur la caméra peut se brancher sur la nacelle. Une DJI RS 5, RS 4 Pro, RS 4, RS 3 Pro, Ronin 2 ou Master Wheels lui fournit le courant, ce qui évite d'ajouter une batterie au montage.
Celui qui reste près du moniteur ne bouge pas de la journée : un chargeur USB-C Power Delivery branché sur le secteur suffit. Les deux adaptateurs NP-F fournis couvrent les autres situations, notamment en extérieur. Comptez moins de 9 W par appareil.
Ce que le sans-fil remplace
Sans ce système, il faut tirer un câble entre la caméra et le moniteur. Sa longueur limite les déplacements de la caméra, il faut le protéger au sol, et le déplacer à chaque changement de plan.
La liaison sans fil supprime ce câble sans réduire la définition, puisqu'elle transporte du DCI 4K. Le moniteur peut être installé loin de la caméra, et plus personne n'a à surveiller le passage du câble.
La portée annoncée est de 4 km en version CE, mesurée en terrain dégagé avec deux appareils face à face. Sur un tournage, la contrainte n'est donc plus la distance mais les obstacles entre les deux appareils.
- Ce bundle suffit-il pour commencer ?
Oui, si vous avez les câbles vidéo pour relier votre caméra et votre moniteur. Ils ne sont pas fournis.
Tout le reste est dans la boîte : les deux appareils, leurs adaptateurs à griffe froide, leurs adaptateurs de batterie et leurs câbles de mise à jour.
- Faut-il configurer les appareils avant de partir ?
Non. Le rôle se choisit sur place avec l'interrupteur situé sur le dessus.
Les deux appareils sortent de boîte dans le même état, sans réglage d'usine qui les différencierait.
- Combien d'appareils faut-il pour trois moniteurs ?
Quatre : un sur la caméra et trois près des moniteurs. Il faut donc deux bundles.
Un émetteur peut alimenter jusqu'à huit récepteurs, vous pouvez donc continuer à compléter votre parc ensuite.
- Peut-on utiliser deux bundles au même endroit ?
Oui. Jusqu'à cinq émetteurs peuvent fonctionner en parallèle au même endroit.
Prévoyez une trentaine de centimètres entre deux appareils rattachés à des groupes distincts.
- Peut-on afficher l'image sur un téléphone ?
Oui, avec un câble USB-C entre le téléphone et le récepteur. L'image s'affiche dans l'application DJI Ronin.
Le câble n'est pas fourni. Cette connexion filaire est plus stable qu'une liaison sans fil supplémentaire.
2 x Émetteur-récepteur DJI SDR Transmission 2
2 x Adaptateur à griffe froide pour caméra
2 x Adaptateur pour batterie NP-F
2 x Câble de mise à jour du firmware (USB-C vers USB-C, 50 cm)
Garantie : 24 mois
