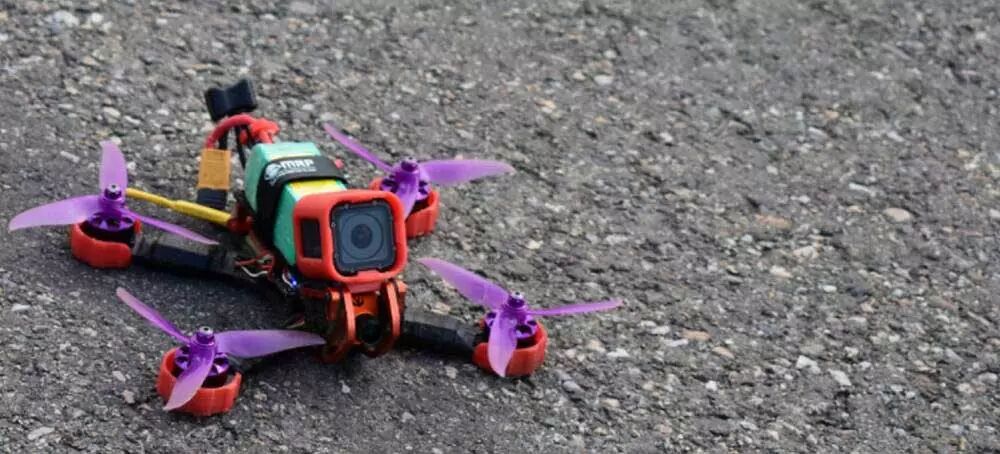

Fabriquer un drone de course FPV : méthode complète de la conception au premier vol
Concevoir un drone de course FPV soi-même reste la meilleure école pour comprendre la mécanique de vol et réduire les coûts de réparation. Pour tout savoir sur les drones, notre guide des drones passe en revue chaque décision technique : du châssis au firmware, en tenant compte des évolutions 2024-2025 du matériel et de la réglementation.
Le FPV : une immersion à 120 km/h
Le vol en First Person View (FPV) projette l’image d’une caméra embarquée dans des lunettes ou un casque numérique. Les systèmes HD (DJI O3, Walksnail Avatar HD, HDZero) dominent désormais le marché amateur ; l’analogique reste pertinent pour des configurations ultra-légères où le budget prime.
Pourquoi choisir le Do It Yourself ?
Construire son propre racer FPV permet :
- Une sélection de composants optimale (moteurs, hélices, contrôleur de vol) taillée pour votre style : freestyle, racing 5 pouces, long-range 7 pouces, cinewhoop ducté, etc.
- Un entretien simplifié : chaque soudure, chaque réglage est documenté, ce qui accélère les réparations après crash.
- Un budget maîtrisé grâce à l’achat au détail et à la revente facile des pièces devenues obsolètes.
Étapes et matériel indispensable (check-list 2025)
Avant tout, définissez le gabarit : 3″ à 7″, selon l’environnement de vol et le poids cible. Voici les postes clés :
- Châssis carbone (True-X pour la réactivité, Deadcat pour dégager le champ de la caméra).
- Moteurs brushless KV adapté : ~2800 KV pour la 4S freestyle, ~1900 KV pour la 6S racing.
- Contrôleur de vol (Betaflight 4.4/4.5, firmware à jour) et stack 20×20 mm ou 30×30 mm.
- ESC 4-en-1 45–65 A BLHeli_32 ou Bluejay (48 kHz) pour la fluidité.
- Hélices tripales 5″ (51466 ou HQ R38) équilibrées pour limiter la vibration.
- Système radio longue portée ExpressLRS 3.3+ (250 Hz) ou Crossfire pour une latence minimale.
- Écosystème vidéo DJI O3 Air Unit, Walksnail VTX 1S/HDZero Whoop selon préférence.
- Batterie LiPo 6S 1100–1400 mAh 120C ou Li-Ion 4S 3000 mAh pour le cruising.
Montage : bonnes pratiques soudure & soft
Pré-souder les pads hors châssis évite les faux-contacts. Utilisez de la gaine thermo et un smoke-stopper au premier branchement. Après flash du contrôleur (Betaflight Configurator), réalisez :
- Calibrage de l’accéléromètre.
- Vérification du sens moteurs (BLHeliSuite).
- Assignation des modes de vol (Acro, Angle, Turtle) et failsafe.
- PIDs présélectionnés (Profils 5″ 6S stock) puis fine tune au blackbox.
Sécurité & cadre légal FPV (UE 2025)
La catégorie Ouverte A3 reste la plus utilisée pour le racing loisir ; la hauteur est plafonnée à 120 m et l’observateur VLOS demeure obligatoire. Les drones >250 g doivent porter un identifiant à distance et l’immatriculation de l’opérateur. Les vols de compétition reconnus passent en catégorie Spécifique avec scénario EU-STS 01.
Conseils d’entraînement & réglages
Aiguisez vos réflexes sur simulateur : Liftoff, Uncrashed ou Velocidrone avec votre vraie radiocommande. En vol réel, débutez sur batteries « practice » (4S 650 mAh) avant d’augmenter le punch. Analysez les logs Blackbox pour éliminer les oscillations mid-throttle ; filtrez Gyro 2 et passez RPM Filter à 1 kHz pour une sensation « butter smooth ».
Kit débutant : 5″ 6S « polyvalent »
- Frame Deadcat 225 mm ⟶ pas d’hélices dans le champ.
- Moteurs 2207 / 1950 KV + ESC 55 A.
- FC F7 + GPS BN-220 (fail-safe rescue).
- VTX DJI O3 10 Mbps 25 ms.
- ExpressLRS 3.3 2.4 GHz 500 mW.
Ce setup de drone FPV 5 pouces permet 5 minutes de vol agressif et passe sans modification à 4S pour l’apprentissage.
