Quels sont les différents types de châssis sur un drone FPV ?
Les drones FPV, pour la plupart, sont conçus autour d’une structure en carbone. Les structures les plus simples sont “unibody” (d’une seule pièce), mais les autres reposent sur une structure à deux plaques principales solidifiées par des entretoises, et des bras moteurs. A cela s’ajoutent parfois des protections d’hélices.
Les structures les plus communes

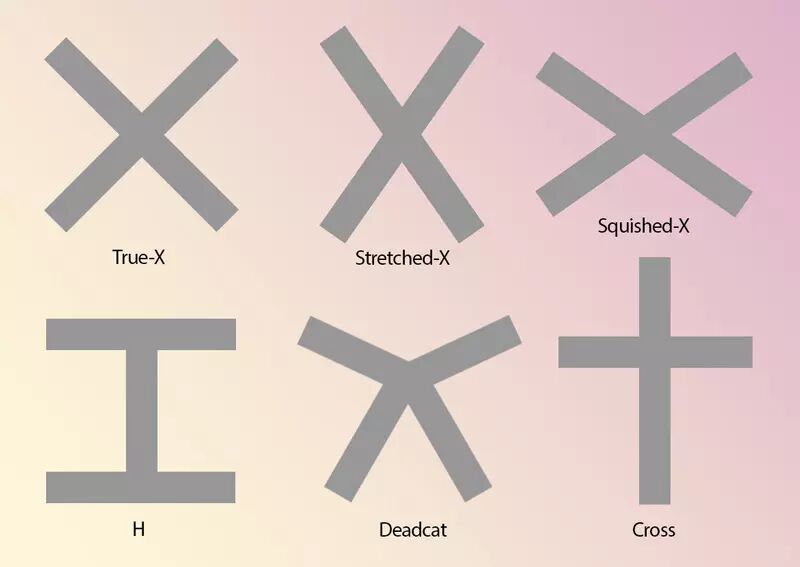

Les structures les plus communes sont celles avec 4 bras moteurs :
- Celles avec des bras en croix parfaite sont dites “True-X”.
- Celles avec les bras en croix resserrés pour une forme plus large que longue sont dites “Squished-X”.
- Celles avec les bras en croix resserrés pour une forme plus longue que large sont dites “Stretch-X”.
- Celles avec des bras avant écartés sont dites “deadcat”, elles permettent d’éviter que la caméra filme les hélices.
- Celles avec les bras en H, présentés parallèlement, optimisés pour installer une caméra et raccourcir la taille des bras moteurs.
- Celles en + (Cross), qui reprennent le même principe que les croix, mais avec un bras moteur à l’avant, pour réduire les turbulences des moteurs.
Bon à savoir : Il existe bien d’autres types de structures pour des appareils à 6 hélices, 8 hélices, 3 hélices avec des servos d’inclinaison des moteurs, 3+3 hélices, 4+4 hélices, etc.
