Tuto : Montage du châssis Joocy en vidéo
4 x Bras
1 x Plaque inférieure
1 x Plaque supérieure
1 x Plaque intermédiaire

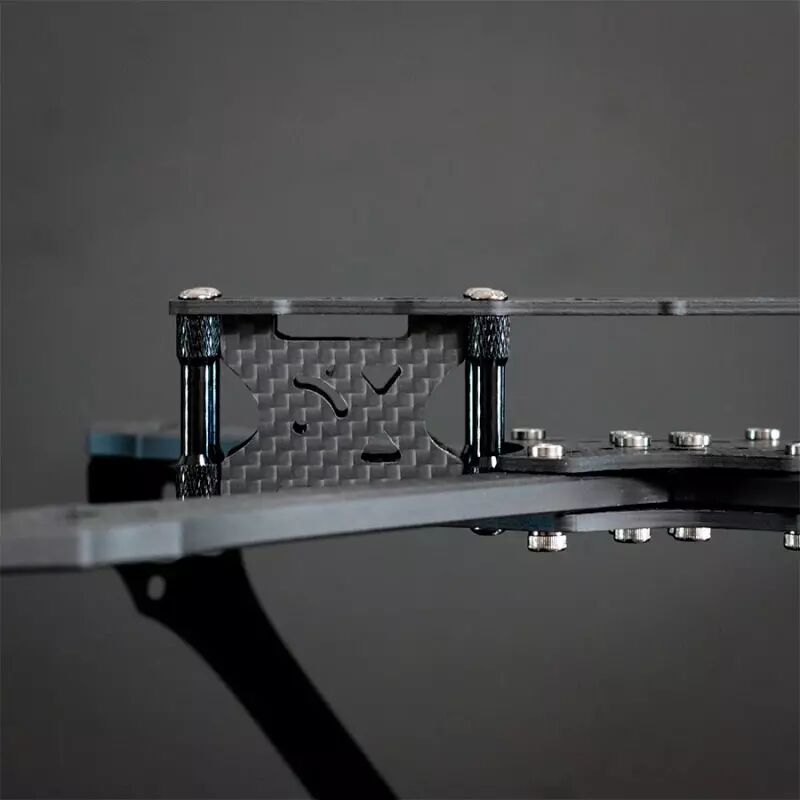

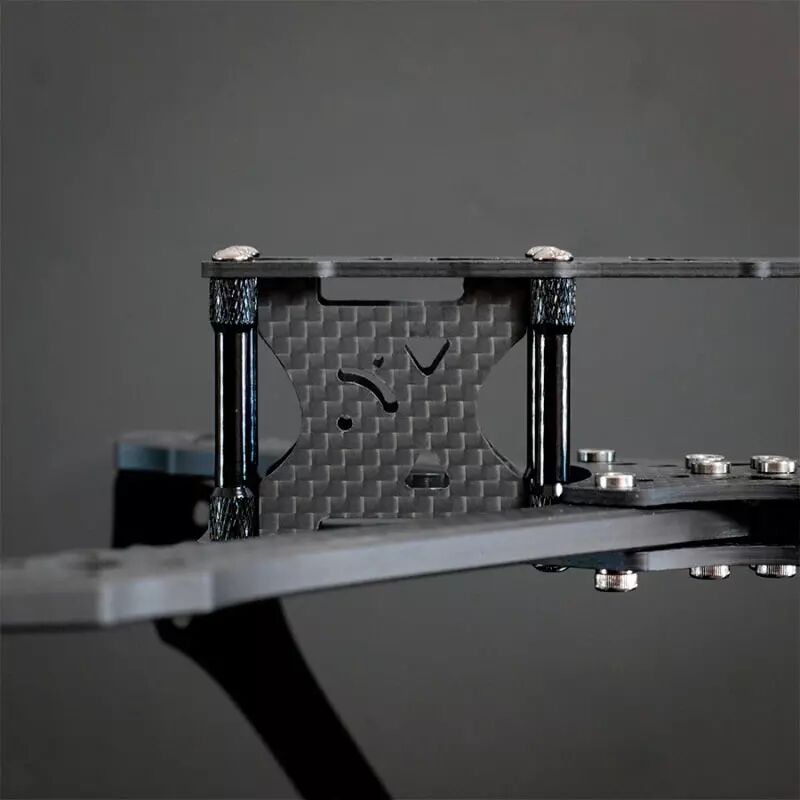

2 x Plaques pour caméra FPV
8 x Entretoises (au choix 28 ou 35mm)
12 x Vis M3x6mm
4 x Vis M3x10mm
8 x Vis M3x12mm
4 x Vis M3x25mm
1 x Pad pour batterie en gel sticky
2 x Straps en Kevlar
2 x Adaptateurs TPU pour camera DJI
Garantie : 24 mois
- Châssis
- Nom de la frame Joocy 5" 28mm ou 35mm
- Forme du châssis 5 pouces - Squashed X
- Trou de montage 20 x 20 mm et 30.5 x 30.5 mm / 20 x 20 mm à l'arrière pour Caddx Vista
- Format caméra FPV 22 mm
- Hauteur maximale du stack 28mm ou 35mm
- Matériaux Carbone T700 vernis mat
- Poids 125 grammes
- Épaisseur des bras 5.5 mm
- Plaque inférieure 2.5 mm
- Plaque supérieure 2 mm
- Epaisseur de la plaque intermédiaire 2 mm
- Distance moteur à moteur 212 mm

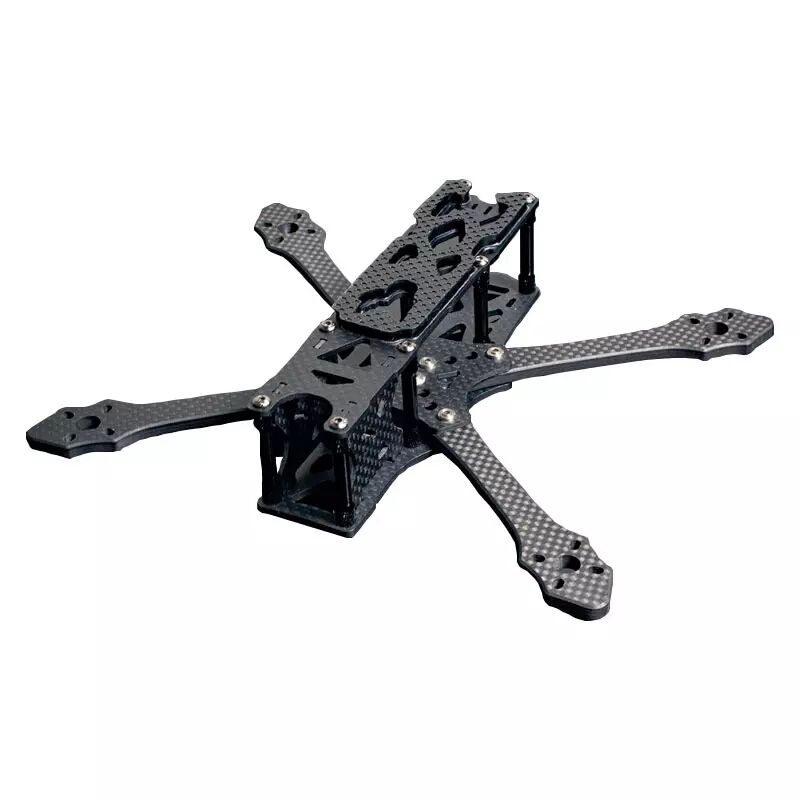

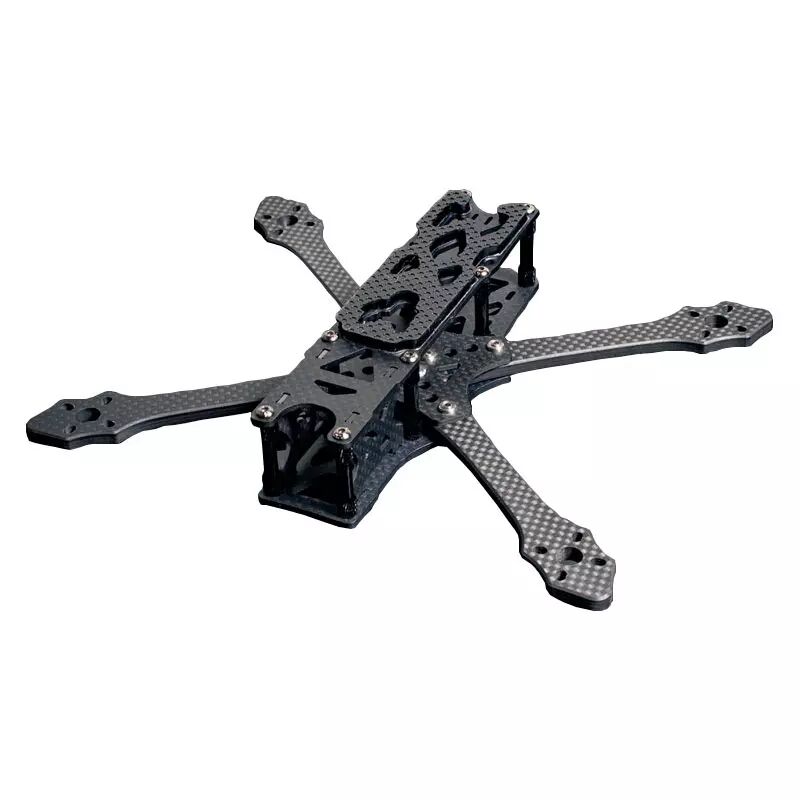

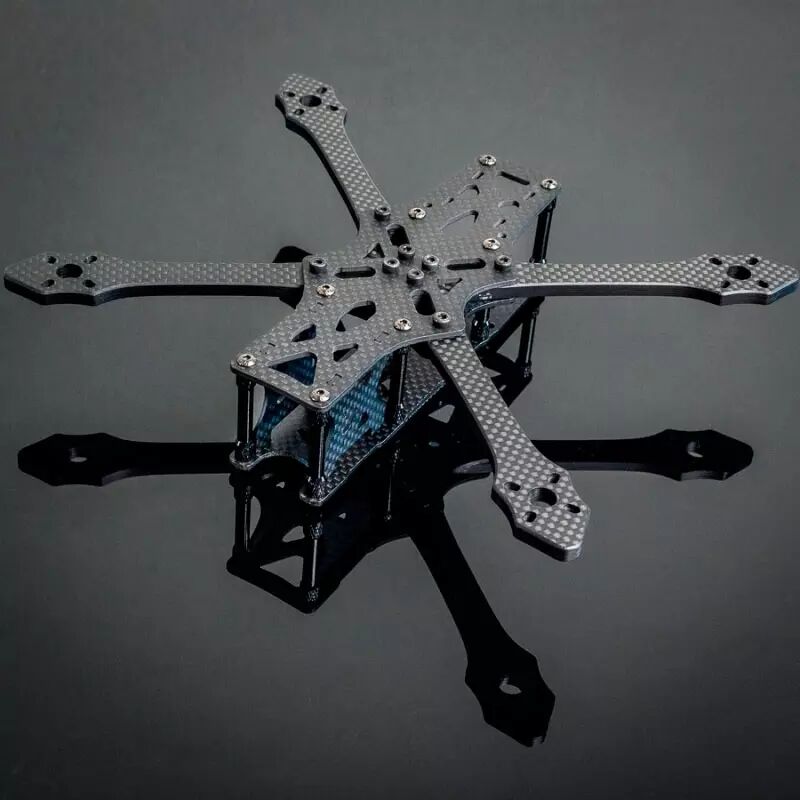

Pour tous les chauvins, voici le châssis Joocy de Heks Frame, 100% français !

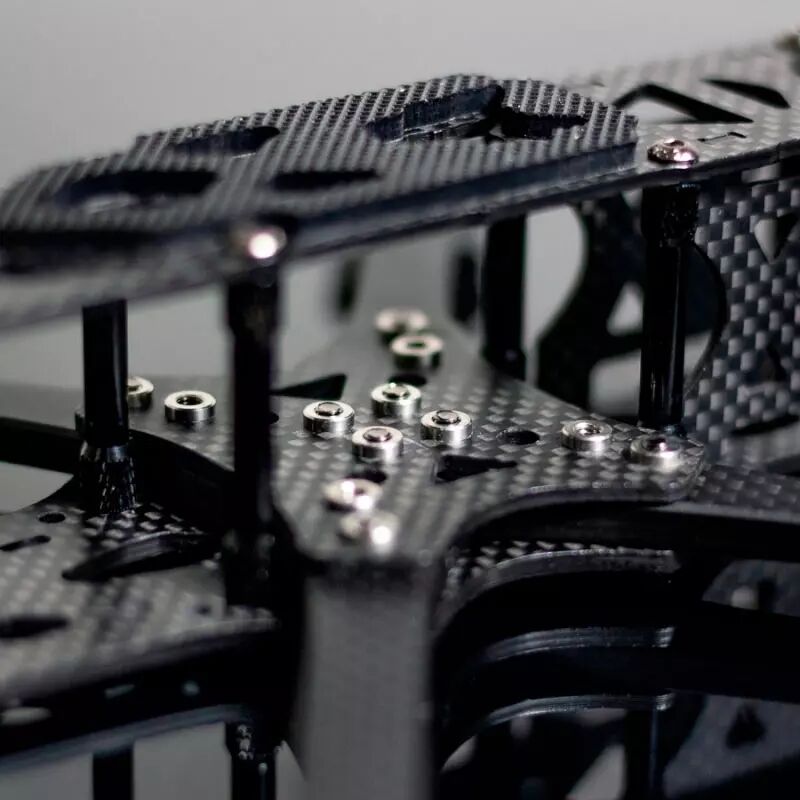

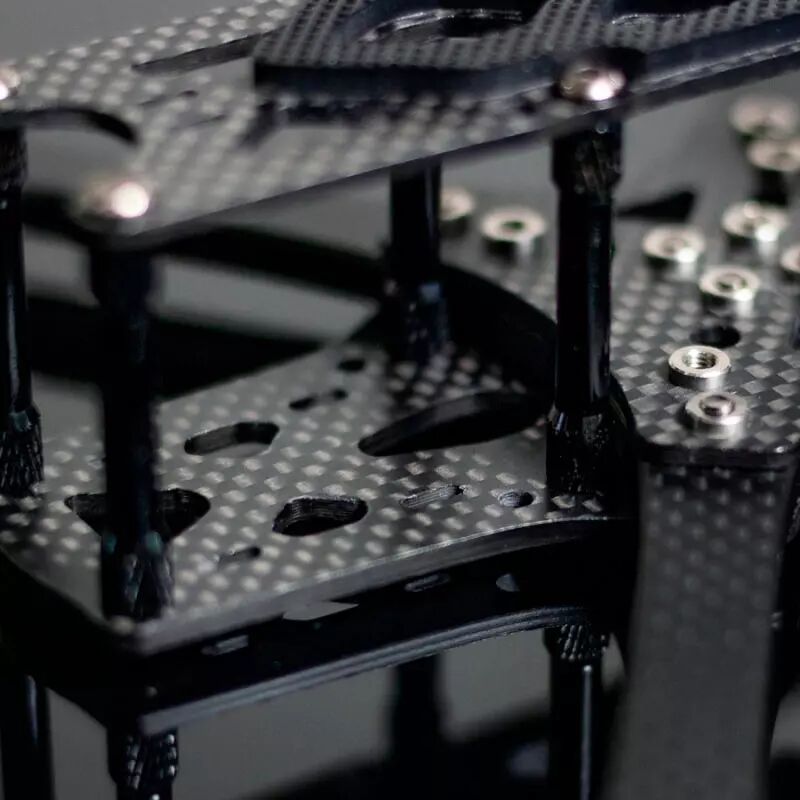

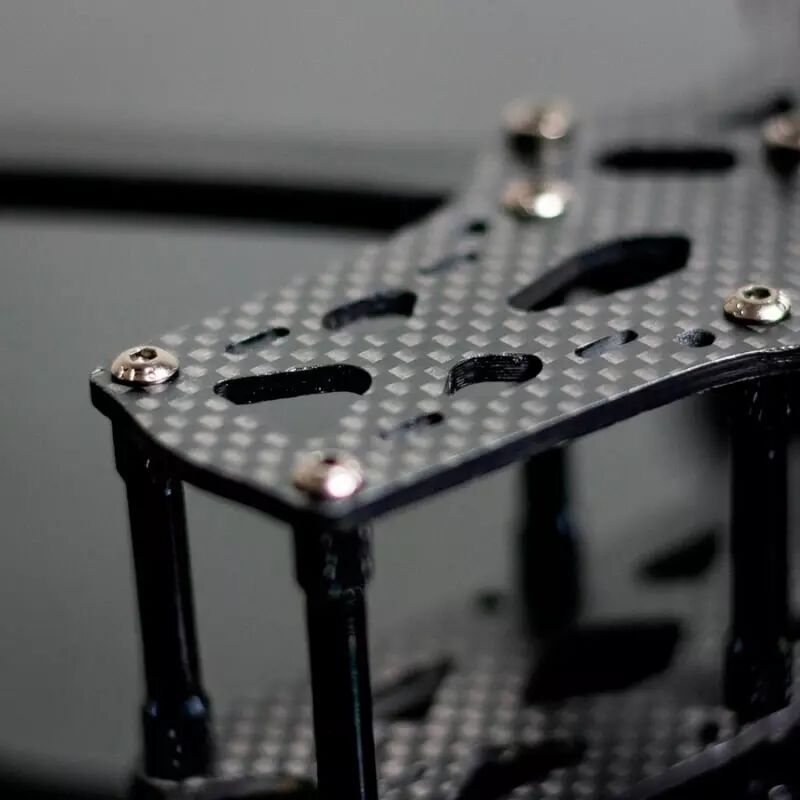

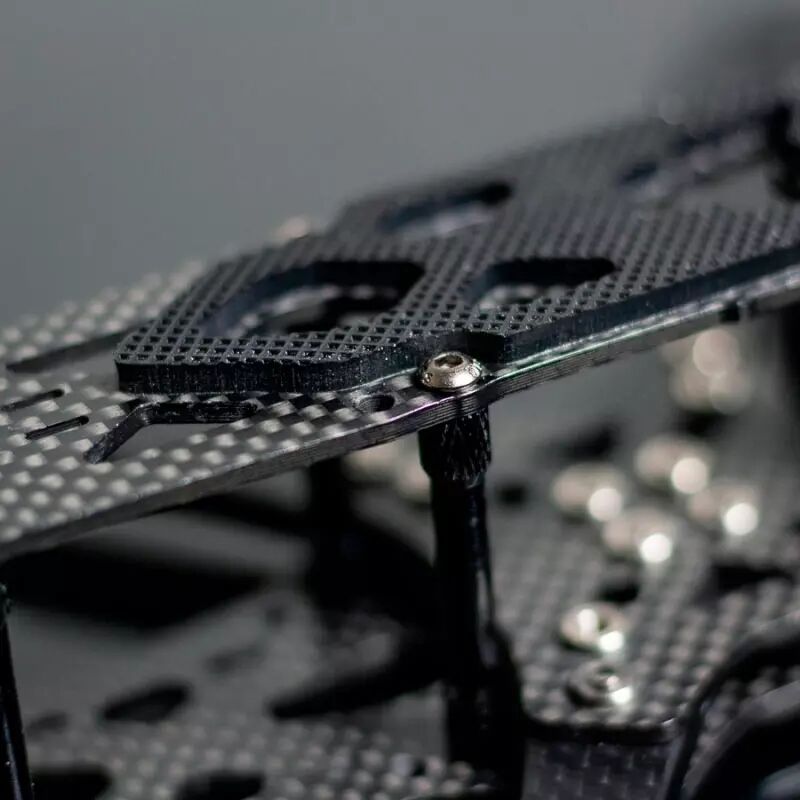

Il dispose d'une géométrie Squashed X en 5 pouces, ce sera parfait pour envoyer du lourd lors de vos sessions freestyle ! Conçu avec du carbone T700 vernis mat, cela donne un magnifique rendu mais aussi des finitions somptueuses. De plus, cela lui permettra d'être ultra résistant au crash.

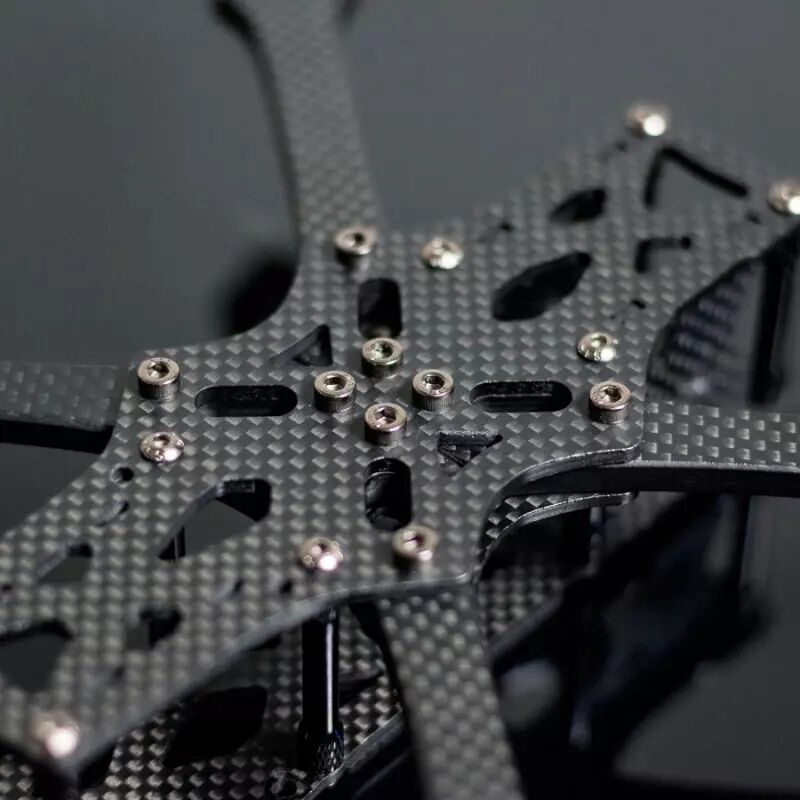

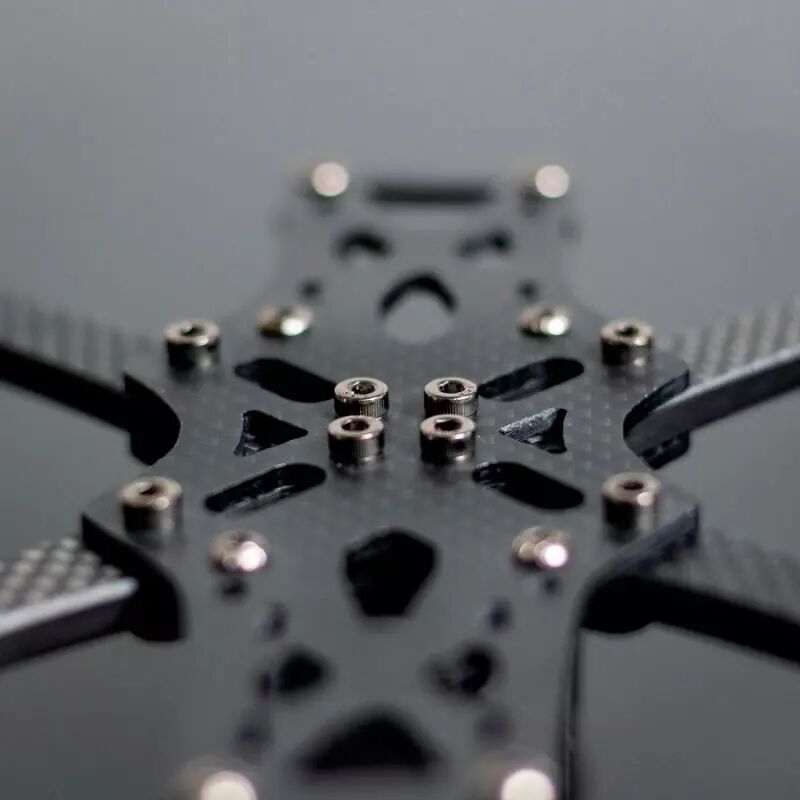

Afin d'y intégrer vos composants, le châssis Joocy a des trous de montage en 30.5x30.5 et 20x20mm. À l'arrière, ce sera du 20x20mm si vous souhaitez installer un VTx, un Caddx Vista par exemple. Concernant la caméra FPV, il acceptera les formats Mini, soit 22mm. Son poids est de seulement 125 grammes.
Deux choix s'offrent à vous en fonction de la hauteur d'entretoise que vous souhaitez : 35mm (version originale) ou 28mm (version slim).
Note : Chlangy FPV (créateur de la marque) vous propose des fichiers STL sur Thingiverse afin de réaliser vous même des impressions 3D.
