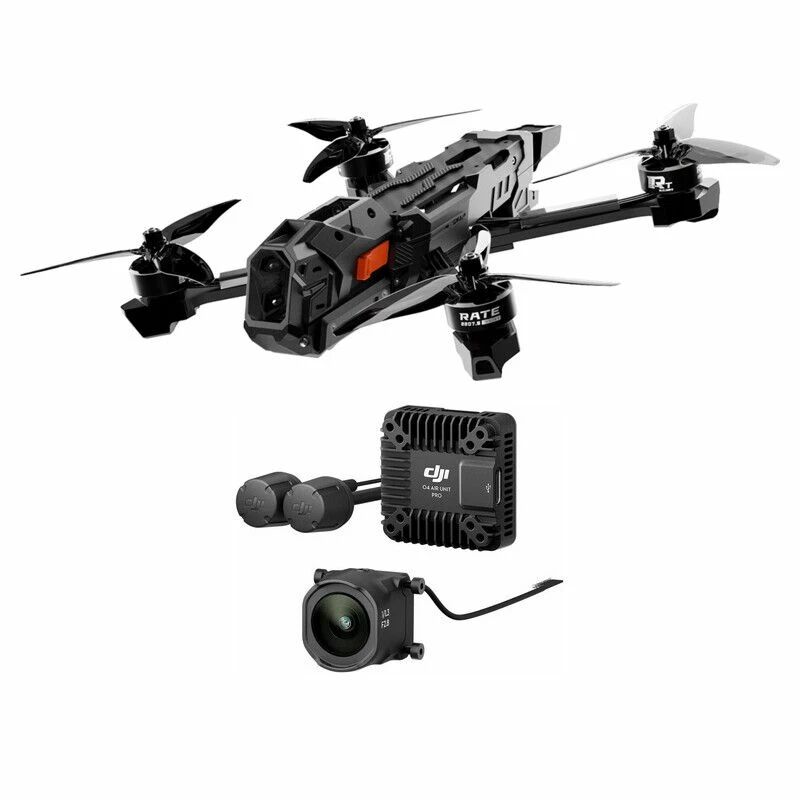

1 x Drone Snap X5 5" PNP ELRS GPS avec support caméra O4 Pro - RATEFPV
1 x Module caméra DJI O4 Air Unit Pro
1 x Module de transmission DJI O4 Air Unit Pro
2 x Antennes DJI O4 Air Unit Pro
1 x Câble 3 en 1 DJI O4 Air Unit Pro
- Drone
- Nom Snap X5
- Marque RateFPV
- Type de châssis Freestyle 5 pouces, géométrie X large
- Distance diagonale 232 mm (217 x 217 mm de moteur à moteur)
- Matériaux Carbone T700, flancs en nylon fritté, renforts usinés CNC et TPU
- Contrôleur de vol RATE F435 288 MHz, gyroscope ICM42688-P, boîte noire 16 Mo, Bluetooth, OSD MSP
- ESC RATE 65 A
- Moteurs 4 x RATE 2207.5 1950Kv
- Hélices Gemfan 51466 V2
- Récepteur ExpressLRS 2,4 GHz, monté d origine
- VTX (émetteur vidéo) DJI O4 Air Unit Pro, fourni dans le kit, démontable sans outil
- Caméra CMOS 1/1,3 pouce, 12 Mpx, f/2,8, champ de 155°
- Module de stabilisation GPS Fourni, embase amovible et repositionnable
- Stabilisation RockSteady 3.0+, fichiers exploitables sous Gyroflow
- Batterie LiPo ou LiHV 6S, 1050 à 1650 mAh conseillés, 85 x 45 x 45 mm maximum
- Connecteur XT60
- Temps de vol Environ 12 min avec une 6S 1750 mAh
- Compatibilité DJI Goggles 3, N3, 2 et Integra, Betaflight 4.3.0 et suivants
- Autres spécifications Platines carbone 2,5 et 3 mm, bras 6 mm démontables sans outil, embase GPS 18 x 18 mm
- Stockage interne 4 Go, carte microSD jusqu à 512 Go
- Unité aérienne
- Nom DJI O4 Air Unit Pro
- Fréquences de fonctionnement 5,170 à 5,250 GHz (réception), 5,725 à 5,850 GHz (émission et réception)
- Puissance de l'émetteur (EIRP) CE : moins de 14 dBm, SRRC : moins de 30 dBm, FCC : moins de 33 dBm
- Latence minimale (de bout en bout) Moins de 15 ms avec DJI Goggles 3 en mode course 1080p/100p
- Distance de transmission max. 8 km en CE et SRRC, 15 km en FCC
- Encodage vidéo H.265, débit jusqu à 130 Mb/s
- Connectique Lecteur microSD jusqu à 512 Go, USB-C
- Systèmes de contrôle de vol compatibles Betaflight 4.3.0 et versions ultérieures
- Plage de températures de fonctionnement -10 à 40 °C
- Puissance d’entrée 7,4 à 26,4 V
- Canaux 40 MHz : 1 canal, 20 MHz : 3 canaux, 10 MHz : 3 canaux
- Stockage 4 Go internes, carte microSD jusqu à 512 Go
- Dimensions Unité 33,5 x 33,5 x 13 mm, caméra 25,55 x 20 x 23,3 mm, antennes 110 mm
- Poids 32 g avec la caméra, 2,1 g par antenne
Le Snap X5 est le quad freestyle de 5" de RateFPV, en version PNP : monté, câblé, récepteur ExpressLRS en place, sans caméra ni émetteur vidéo. Ce kit lui adjoint le DJI O4 Air Unit Pro, dont le boîtier se monte directement à l'avant, sans optique ni pièce à commander. Restent à prévoir une batterie 6S, une radiocommande ExpressLRS et des lunettes DJI Goggles.
Le châssis, de 232 mm d'entraxe, est en carbone T700 (platines de 2,5 et 3 mm, bras de 6 mm), avec des flancs en nylon fritté et des pièces usinées CNC et en TPU aux points de choc. Sa géométrie en X large dégage les 155° de champ de la caméra : aucune hélice n'entre dans l'image. L'émetteur vidéo se retire en deux gestes, sans outil, et chaque bras se change de la même façon. La platine inférieure se démonte pour atteindre l'électronique.
La motorisation est celle d'un 5" de freestyle en 6S : quatre moteurs RATE 2207.5 1950Kv sur hélices Gemfan 51466 V2, un contrôleur de vol RATE F435 à gyroscope ICM42688-P, boîte noire de 16 Mo et Bluetooth, et un ESC de 65 A. RateFPV conseille une LiPo ou LiHV 6S de 1050 à 1650 mAh, jusqu'à 85 x 45 x 45 mm, pour environ 12 minutes de vol. Deux sangles, une à l'avant et une à l'arrière, immobilisent la batterie dans les figures. Le module GPS est livré avec cette version, sur une embase amovible que l'on peut déplacer. Les flancs portent des points de fixation pour une lampe, un support ou une antenne.
La partie image revient à l'O4 Air Unit Pro : capteur de 1/1,3", 4K jusqu'à 120 images par seconde, profil D-Log M sur 10 bits, 4 Go de mémoire plus un lecteur microSD, transmission jusqu'à 8 km en norme CE.
