Pack mobile Emlid RS4 : précision GNSS tout-bandes et canne télescopique prête à l’emploi

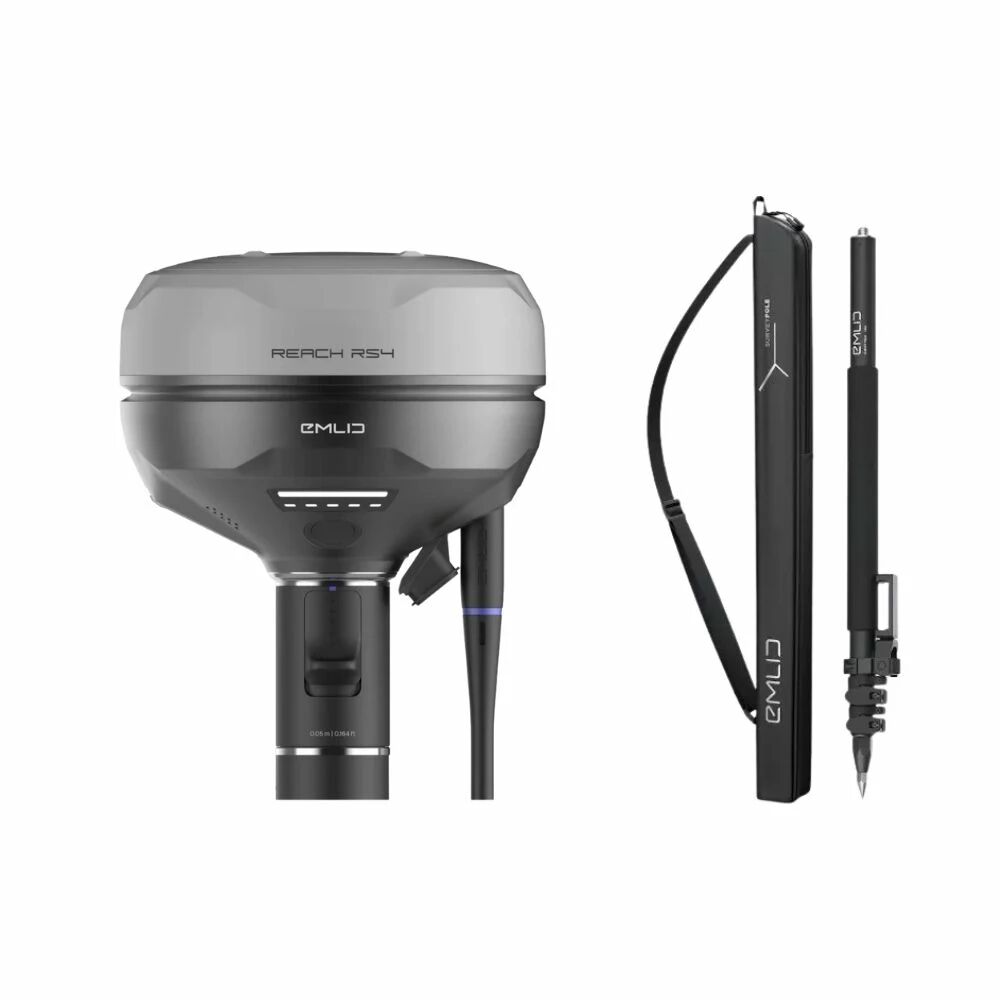

Le pack mobile Emlid RS4 combine le récepteur GNSS Reach RS4 et une canne télescopique avec support smartphone pour proposer une solution de levé légère et réactive. L’objectif est de disposer d’un kit complet, facile à transporter, qui permet d’enchaîner les points sans compromis sur la précision.

Le RS4 assure la mesure GNSS centimétrique grâce à son suivi tout-bandes et à sa compensation d’inclinaison, tandis que la canne et le support smartphone structurent la posture et le confort d’utilisation. L’ensemble forme une configuration mobile adaptée aux relevés quotidiens, aux contrôles ponctuels et aux petites implantations.

Récepteur GNSS RS4 : précision tout-bandes sur le terrain

Le Reach RS4 capte simultanément L1, L2, L5 et L6 sur GPS, Galileo, BeiDou, GLONASS, QZSS et NavIC pour maintenir une solution RTK robuste dans des environnements variés. Cette couverture large améliore la géométrie des signaux, que l’on travaille en rue étroite, au pied d’un bardage ou à la lisière d’un couvert végétal.

Avec 672 canaux et une fréquence de mise à jour jusqu’à 10 Hz, le récepteur GNSS Reach RS4 suit le rythme des jalonnements rapides et des contrôles altimétriques répétés. Les corrections peuvent être obtenues via NTRIP sur réseau cellulaire, radio multi-bandes ou base locale selon l’organisation retenue.

Compensation d’inclinaison : gagner du temps sur chaque point

La compensation d’inclinaison corrige la verticale de la pointe de canne et libère les positions contraintes : au ras d’un muret, derrière un garde-corps ou dans une végétation dense, la mesure GNSS avec inclinaison reste précise sans imposer un alignement parfait.

L’initialisation se fait en quelques mouvements et la correction reste stable pendant la séquence, ce qui permet d’enchaîner les points sans micro-réglages. Couplée à l’attache rapide 5/8" du RS4, cette fonction renforce la fluidité de travail sur les chantiers où chaque minute compte.

Canne télescopique & support smartphone : ergonomie et mobilité

La canne télescopique incluse dans le pack s’étend de 74 à 180 cm pour s’adapter à la taille de l’opérateur et aux contraintes du terrain. Sa capacité de charge jusqu’à 10 kg permet de supporter un récepteur GNSS sur canne sans compromis sur la stabilité.

Le support smartphone intégré positionne l’écran au plus près du champ de vision pour suivre facilement Emlid Flow ou votre application SIG. Cette configuration de canne GNSS avec support smartphone réduit les manipulations et rend la lecture des informations plus naturelle lors des déplacements.

Connectivité et workflow : du terrain au bureau

Côté communications, le RS4 combine LTE, Wi-Fi bi-bande, Bluetooth 5.1 et radio multi-bandes pour récupérer les corrections et distribuer les trames NMEA. Cette architecture facilite l’intégration du récepteur GNSS Emlid RS4 dans des environnements logiciels existants.

Le tandem Emlid Flow (terrain) et Flow 360 (bureau) gère la création des projets, le codage, les attributs, les contrôles qualité et les exports standard (CSV, DXF, Shapefile). L’intégration avec l’écosystème Esri, via la certification Made for iPhone, renforce la continuité entre la collecte GNSS mobile et les SIG d’entreprise.

Robustesse et autonomie pour les tournées terrain

Le châssis en alliage de magnésium du RS4 bénéficie d’un indice IP68 pour résister à la poussière, à la pluie et aux chocs du quotidien. L’autonomie atteint environ 16 heures en rover avec compensation et jusqu’à 22 heures en enregistrement, ce qui permet un levé GNSS sur journée complète sans recharge intermédiaire.

La batterie Li-ion se recharge en USB-C avec profils PD, ce qui facilite les recharges rapides entre deux missions. Le pack se range dans un sac de transport, ce qui permet de déplacer la solution GNSS mobile RS4 d’un site à l’autre avec un minimum de matériel.

Récapitulatif des points clés du pack

1 x Récepteur GNSS Reach RS4

1 x Attache rapide de canne 5/8"

1 x Câble USB-C (charge/échange)

1 x Guide de démarrage

1 x Canne télescopique avec support smartphone intégré

1 x Sac de transport

• Caractéristiques techniques
• Nom Reach RS4
• Marque Emlid
• Dimensions 128.6 × 128.6 × 99.3 mm
• Poids 920 g
• Compatibilité NTRIP/RTCM3, RINEX/NMEA/LLH/XYZ/UBX ; iOS & Android via Emlid Flow
• Autonomie 16 h en RTK (avec tilt), 22 h en enregistrement
• Tension Batterie 7.2 V
• Batterie Li-Ion 5000 mAh, 7.2 V, 36 Wh
• Rotation en TILT Compensation tilt : RTK + 2 mm + 0.3 mm/°
• Alimentation USB Type-C (Power Delivery) 5/9/12/15 V × 3 A
• Connectivités LTE (nano-SIM), Wi-Fi 802.11 a/b/g/n, Bluetooth 5.1 (BR/EDR + LE), RS-232, USB-C
• Étanche IP68
• Bluetooth 5.1 (BR/EDR + LE)
• Autres spécifications GNSS multi-constellations, 672 canaux, 10 Hz, convergence ~5 s
• Application Emlid Flow (mobile) & Flow 360 (cloud)
• Connecteur RS-232, USB Type-C, nano-SIM
• Capteur(s) GNSS multi-bandes (GPS, GLONASS, Galileo, BeiDou, QZSS, NavIC)
• Température de fonctionnement -40 à +65 °C
• Transmission LoRa 868/915 MHz (0.1 W, jusqu’à 8 km), UHF 410–470 MHz (Trimtalk 450S, GMSK), LTE/UMTS, Wi-Fi, Bluetooth
• Portée LoRa 0.1 W / LoRa jusqu’à 8 km
• Fréquence de fonctionnement LoRa 868/915 MHz ; UHF 410–470 MHz ; LTE/UMTS bandes listées ; GNSS L1/L2/L5/E1/E5a/E6/B1/B2a/B3I
• WiFi 802.11 a/b/g/n
• Distance de transmission Jusqu’à 8 km (LoRa)
• Canaux 672 GNSS

• Système GNSS RTK
• Fréquences d'utilisation GPS (L1C/A, L2C, L5) / GLONASS (L1OF, L2OF) / Galileo (E1 B/C, E5a, E6) / BeiDou (B1I, B1C, B2a, B3I) / QZSS (L1C/A, L1C/B11, L2C, L5) / NavIC (L1-SPS, L5-SPS)
• Précision du positionnement horizontal RTK 7 mm + 1 ppm
• Précision du positionnement vertical RTK 14 mm + 1 ppm

• Appareil RTK
• Système de positionnement Multi-GNSS (GPS, GLONASS, Galileo, BeiDou, QZSS, NavIC)
• Point de fréquence Multi-bandes (L1, L2, L5, E1, E5a, E6, B1, B2a, B3I)
• Précision du positionnement Statique : H = 4 mm + 0.5 ppm, V = 8 mm + 1 ppm / PPK : H = 5 mm + 0.5 ppm, V = 10 mm + 1 ppm / RTK : H = 7 mm + 1 ppm, V = 14 mm + 1 ppm
• Hauteur 128.6 × 128.6 × 99.3 mm
• Précision de l’orientation RTK + 2 mm + 0.3 mm/°
