Pack trépied Emlid Reach RS4 : précision GNSS & installation stabilisée

Ce pack réunit le récepteur Reach RS4 et un ensemble de support Seco conçu pour déployer la mesure GNSS centimétrique sans compromis sur la stabilité. L’objectif : gagner du temps sur le terrain en sécurisant le positionnement du récepteur dès l’installation.

Chaque élément du pack joue un rôle complémentaire : le trépied assure la base, l’embase garantit l’alignement, l’adaptateur offre la liberté de rotation, et le RS4 produit des coordonnées fiables. L’ensemble forme une solution cohérente pour les missions de topographie ou de contrôle en géospatiale.

Récepteur GNSS tout-bandes pour les chantiers complexes

Le Reach RS4 intègre un suivi multi-constellations sur L1, L2, L5 et L6, permettant de maintenir un fix GNSS robuste même près d’obstacles urbains ou métalliques. Cette couverture élargie améliore la géométrie des signaux et assure un niveau de précision constant sur les sites irréguliers.

Associé à une cadence jusqu’à 10 Hz et 672 canaux, le RS4 s’adapte aux jalonnements rapides et aux contrôles altimétriques répétés. La récupération des corrections via LTE, radio ou NTRIP simplifie l’intégration dans un flux de travail professionnel sans réglages complexes.

Compensation d’inclinaison & productivité terrain

La compensation d’inclinaison du RS4 permet de valider un point sans recherche minutieuse de la verticalité, optimisant chaque acquisition au contact d’un obstacle. Ce gain de fluidité profite directement aux équipes amenées à travailler sur des zones encombrées ou difficiles d’accès.

Combinée à l’attache rapide 5/8", la mesure GNSS avec compensation reste stable et sécurisée, même lors de déplacements fréquents entre deux stations. Cela réduit les reprises et fiabilise la collecte de données.

Trépied en aluminium : stabilité & montage rapide

Le trépied Seco en aluminium fournit un support solide tout en restant léger, idéal pour les déploiements fréquents. Son filetage 5/8" assure une compatibilité immédiate avec l’ensemble des accessoires Emlid et des instruments de topographie classiques.

Sur terrain irrégulier, la structure renforcée et les ajustements rapides garantissent un maintien stable du récepteur GNSS sur trépied, indispensable pour les mises en station ou les relevés prolongés.

Embase avec plomb optique : centrage précis

L’embase Seco équipée d’un plomb optique x2 améliore le centrage au-dessus d’un point de référence. Cette précision devient essentielle lorsqu’on installe le RS4 en mode base ou lors d’un relevé nécessitant une parfaite répétabilité.

Avec une précision de 0,5 mm/1,5 m et une distance de visée jusqu’à 15 m, elle sécurise les mesures en limitant les erreurs d’alignement. Le bouton de centrage verrouillable complète l’installation pour garantir une position stable.

Adaptateur rotatif 360° & polyvalence

L’adaptateur rotatif Seco permet d’ajuster finement l’orientation de l’instrument. Grâce à sa rotation complète, il facilite l’intégration du récepteur GNSS sur embase lorsqu’une orientation spécifique est requise.

Robuste et compatible 5/8", il complète logiquement le pack en offrant une fluidité d’utilisation appréciable lors des relevés polygonaux ou des opérations de calage.

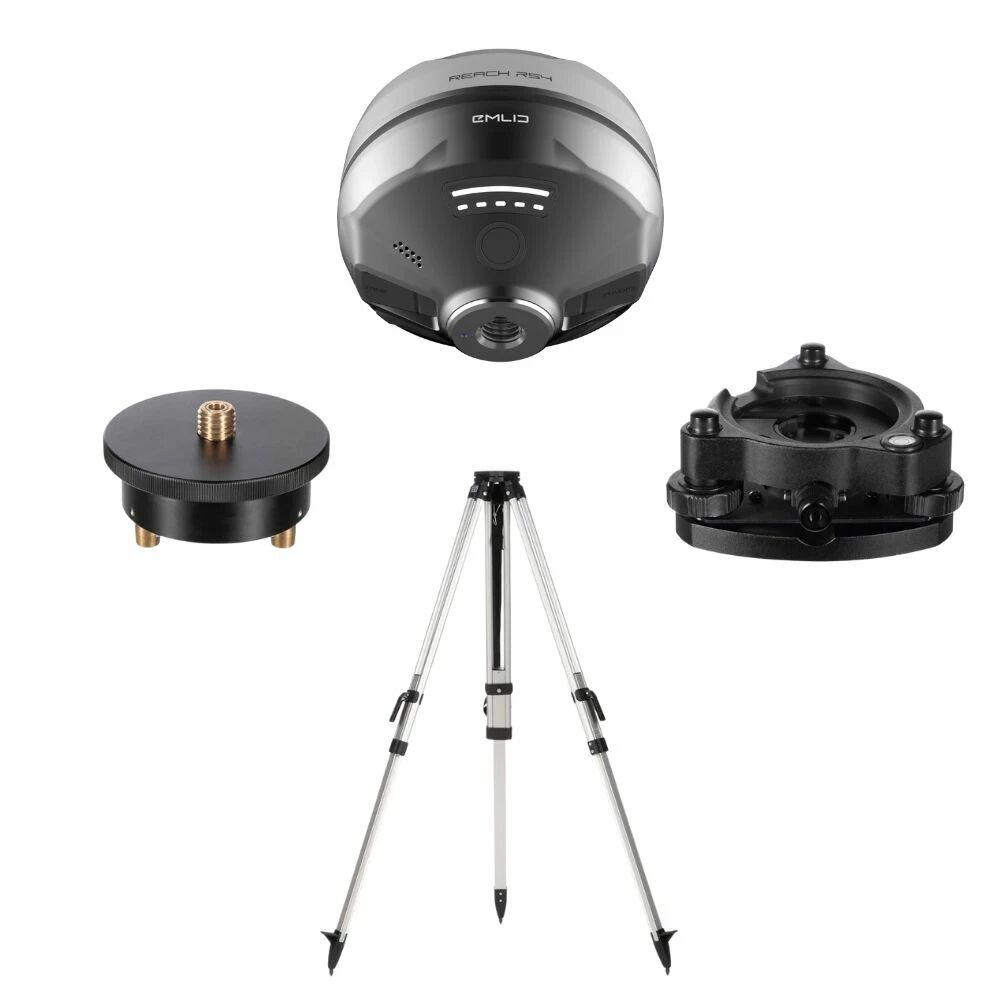

Récapitulatif des points clés du pack

1 x Récepteur GNSS Reach RS4

1 x Attache rapide de canne 5/8"

1 x Câble USB-C (charge/échange)

1 x Guide de démarrage

1 x Trépied Seco en aluminium

1 x Embase Seco avec plomb optique

1 x Adaptateur d’embase rotatif Seco

• Caractéristiques techniques
• Nom Reach RS4
• Marque Emlid
• Dimensions 128.6 × 128.6 × 99.3 mm
• Poids 920 g
• Compatibilité NTRIP/RTCM3, RINEX/NMEA/LLH/XYZ/UBX ; iOS & Android via Emlid Flow
• Autonomie 16 h en RTK (avec tilt), 22 h en enregistrement
• Tension Batterie 7.2 V
• Batterie Li-Ion 5000 mAh, 7.2 V, 36 Wh
• Rotation en TILT Compensation tilt : RTK + 2 mm + 0.3 mm/°
• Alimentation USB Type-C (Power Delivery) 5/9/12/15 V × 3 A
• Connectivités LTE (nano-SIM), Wi-Fi 802.11 a/b/g/n, Bluetooth 5.1 (BR/EDR + LE), RS-232, USB-C
• Étanche IP68
• Bluetooth 5.1 (BR/EDR + LE)
• Autres spécifications GNSS multi-constellations, 672 canaux, 10 Hz, convergence ~5 s
• Application Emlid Flow (mobile) & Flow 360 (cloud)
• Connecteur RS-232, USB Type-C, nano-SIM
• Capteur(s) GNSS multi-bandes (GPS, GLONASS, Galileo, BeiDou, QZSS, NavIC)
• Température de fonctionnement -40 à +65 °C
• Transmission LoRa 868/915 MHz (0.1 W, jusqu’à 8 km), UHF 410–470 MHz (Trimtalk 450S, GMSK), LTE/UMTS, Wi-Fi, Bluetooth
• Portée LoRa 0.1 W / LoRa jusqu’à 8 km
• Fréquence de fonctionnement LoRa 868/915 MHz ; UHF 410–470 MHz ; LTE/UMTS bandes listées ; GNSS L1/L2/L5/E1/E5a/E6/B1/B2a/B3I
• WiFi 802.11 a/b/g/n
• Distance de transmission Jusqu’à 8 km (LoRa)
• Canaux 672 GNSS

• Système GNSS RTK
• Fréquences d'utilisation GPS (L1C/A, L2C, L5) / GLONASS (L1OF, L2OF) / Galileo (E1 B/C, E5a, E6) / BeiDou (B1I, B1C, B2a, B3I) / QZSS (L1C/A, L1C/B11, L2C, L5) / NavIC (L1-SPS, L5-SPS)
• Précision du positionnement horizontal RTK 7 mm + 1 ppm
• Précision du positionnement vertical RTK 14 mm + 1 ppm

• Appareil RTK
• Système de positionnement Multi-GNSS (GPS, GLONASS, Galileo, BeiDou, QZSS, NavIC)
• Point de fréquence Multi-bandes (L1, L2, L5, E1, E5a, E6, B1, B2a, B3I)
• Précision du positionnement Statique : H = 4 mm + 0.5 ppm, V = 8 mm + 1 ppm / PPK : H = 5 mm + 0.5 ppm, V = 10 mm + 1 ppm / RTK : H = 7 mm + 1 ppm, V = 14 mm + 1 ppm
• Hauteur 128.6 × 128.6 × 99.3 mm
• Précision de l’orientation RTK + 2 mm + 0.3 mm/°
