Pack trépied Emlid Reach RS4 Pro : GNSS tout-bandes & vision embarquée pour une installation maîtrisée
Ce pack associe le Reach RS4 Pro à une plateforme mécanique complète Seco afin de sécuriser la mesure GNSS de précision dans les environnements de terrain exigeants. L’intégration du guidage AR et de la mesure depuis images offre une nouvelle manière d’aborder le jalonnement et la capture de points difficiles, tout en profitant d’une installation stable et rapide.
Le trépied, l’embase et l’adaptateur forment une base cohérente pour exploiter pleinement les capacités du RS4 Pro : la stabilité facilite la prise d’images, la précision de centrage améliore la répétabilité, et la rotation 360° assouplit les ajustements lorsque la géométrie l’impose.
GNSS tout-bandes & robustesse de solution
Le Reach RS4 Pro suit simultanément l’ensemble des bandes L1/L2/L5/L6 sur toutes les constellations pour maintenir une solution RTK stable même en zone urbaine dense ou près de structures métalliques. Les 672 canaux et la cadence 10 Hz garantissent une réactivité adaptée aux jalonnements soutenus et aux contrôles répétés.
Grâce aux corrections via LTE (NTRIP), radio multi-bandes ou base locale, le dispositif se module selon les contraintes de chantier. Cette flexibilité permet d’adapter la mesure GNSS haute précision sur des sites très variés.
Vision intégrée : guidage AR & mesure depuis images
Le module vision à double caméra Full HD transforme le jalonnement en rendant la cible plus intuitive à atteindre. Le guidage AR superpose la géométrie du projet au réel pour converger plus facilement sur un point encombré ou difficile d’accès.
La mesure depuis images permet de capturer un cliché depuis le récepteur puis d’en extraire un point GNSS mesuré par photogrammétrie. Cette approche réduit les accès risqués et documente les relevés avec des visuels associés.
Compensation d’inclinaison & cadence terrain
La compensation d’inclinaison avancée s’initialise rapidement et autorise la validation du point sans aligner parfaitement la canne. Ce fonctionnement accélère les levés en zone complexe et s’adapte aux positions contraintes.
Associée à l’attache rapide 5/8", cette mesure inclinée GNSS reste stable et reproductible, ce qui réduit les corrections manuelles et améliore la cohérence des livrables.
Trépied aluminium & embase optique : installation maîtrisée
Le trépied Seco en aluminium assure un support stable, léger et adaptable aux terrains irréguliers. Son filetage standard 5/8" garantit l’intégration immédiate de l’embase et de l’adaptateur rotatif.
L’embase équipée d’un plomb optique x2 permet un centrage précis, indispensable pour les installations fixes ou les relevés nécessitant une station GNSS correctement centrée. La précision de visée et le verrouillage du centrage renforcent la qualité des acquisitions longue durée.
Adaptateur 360° & polyvalence sur le terrain
L’adaptateur rotatif permet d’orienter librement le récepteur, utile lorsque la géométrie du projet impose une direction particulière. Sa rotation fluide s’intègre parfaitement aux missions de calage ou aux opérations nécessitant un réglage fin.
Sa construction robuste et la compatibilité 5/8" garantissent un montage fiable, faisant de cet accessoire une extension naturelle de la plateforme GNSS sur trépied.
Récapitulatif des points clés du pack
| Pack trépied Emlid Reach RS4 Pro | |
|---|---|
| Précision GNSS | RTK tout-bandes, inclinaison avancée |
| Vision | Guidage AR + mesure depuis images |
| Stabilité | Trépied alu + embase optique |
| Ajustements | Adaptateur rotatif 360° |
| Flux de travail | Emlid Flow + Flow 360 |

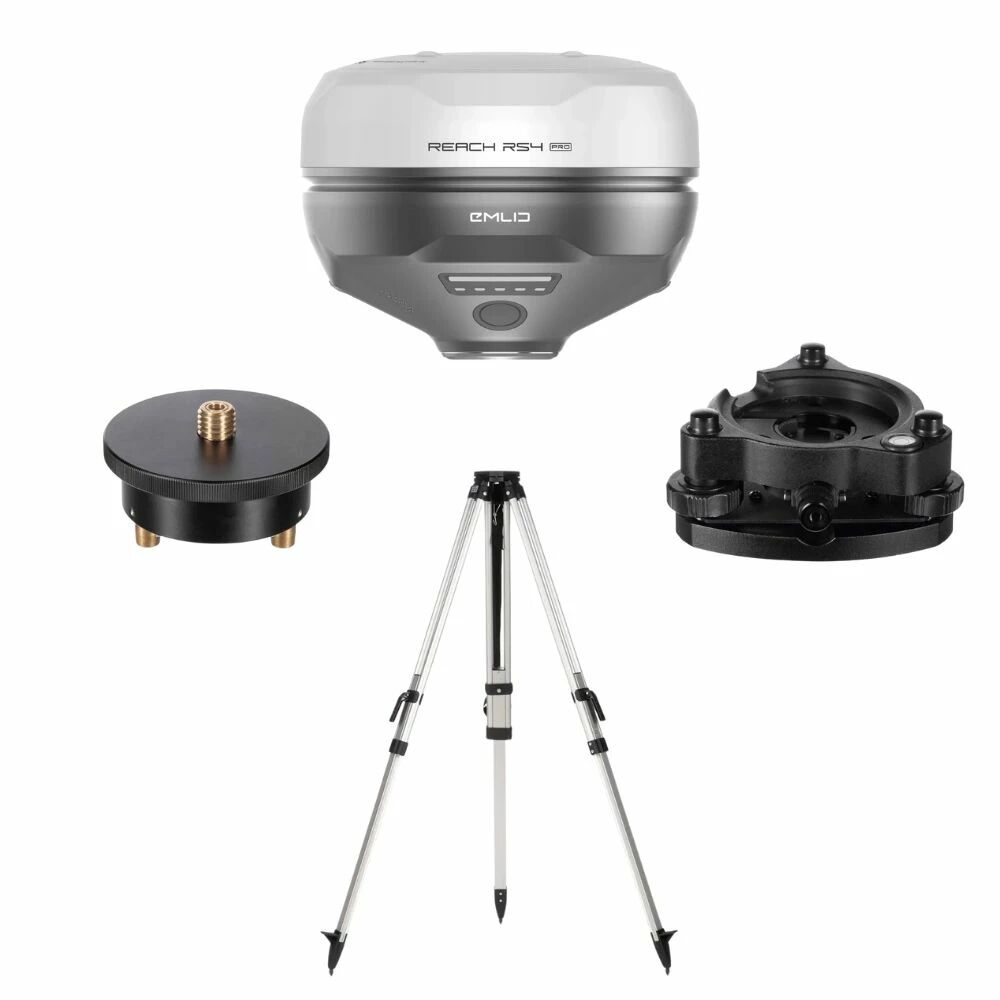

1 x Récepteur GNSS Reach RS4 Pro (caméras intégrées)
1 x Attache rapide de canne 5/8"
1 x Câble USB-C (charge/échange)
1 x Guide de démarrage
1 x Trépied Seco en aluminium
1 x Embase Seco avec plomb optique
1 x Adaptateur d’embase rotatif Seco
- Caméra
- Marque Emlid
- Capteur 1/2.6", CMOS, global shutter, Full HD, 2 caméras (front / bottom)
- Résolutions vidéo Full HD à 25 fps
- Résolutions vidéo (16:9) 1920×1080 @ 25 fps (déduit de “Full HD 25 fps”)
- Température de fonctionnement -40 à +65 °C
- Etanche IP68
- Connexions LTE (nano-SIM), Wi-Fi 802.11a/b/g/n, Bluetooth 5.1 (BR/EDR + LE), RS-232, USB Type-C
- Taille 128.6 × 128.6 × 99.3 mm
- Poids 920 g
- Modes supplémentaires GNSS : Statique, PPK, RTK, Tilt compensation
- Compatibilité accessoires Antennes LoRa/UHF (remarque : utiliser l’antenne adaptée)
- Bluetooth 5.1 (BR/EDR + LE)
- Wifi 802.11 a/b/g/n
- Transmission LTE (FDD-LTE/TD-LTE, UMTS) + LoRa (868/915 MHz) + UHF (410–470 MHz)
- Matériel compatible iOS Oui (via appli Emlid / Bluetooth & LTE)
- Alimentation Batterie Li-Ion 5000 mAh, 7.2 V, 36 Wh
- Entrée d'alimentation externe USB Type-C (PD) 5V/9V/12V/15V × 3A
- Autres spécifications Nombre de canaux GNSS : 672, Update rate : jusqu’à 10 Hz
- Autonomie 16 h en RTK avec tilt, 22 h en enregistrement
- Capteurs 2 capteurs FHD (front/bottom), global shutter
- FOV Front : H 64.6° / V 42.8° ; Bottom : H 63° / V 42°
- Modèle Reach RS4 Pro
- Connecteurs RS-232, USB Type-C, Nano-SIM
- Puissance d'entrée USB-C PD jusqu’à 15 V×3 A
- Système GNSS RTK
- Fréquences d'utilisation GPS (L1C/A, L2C, L5) / GLONASS (L1OF, L2OF) / Galileo (E1 B/C, E5a, E6) / BeiDou (B1I, B1C, B2a, B3I) / QZSS (L1C/A, L1C/B11, L2C, L5) / NavIC (L1-SPS, L5-SPS)
- Précision du positionnement horizontal RTK 7 mm + 1 ppm
- Précision du positionnement vertical RTK 14 mm + 1 ppm
- Appareil RTK
- Système de positionnement Multi-GNSS (GPS, GLONASS, Galileo, BeiDou, QZSS, NavIC)
- Point de fréquence Multi-bandes (L1, L2, L5, E1, E5a, E6, B1, B2a, B3I)
- Précision du positionnement Statique : H = 4 mm + 0.5 ppm / V = 8 mm + 1 ppm / PPK : H = 5 mm + 0.5 ppm / V = 10 mm + 1 ppm / RTK : H = 7 mm + 1 ppm / V = 14 mm + 1 ppm
- Hauteur 128.6 × 128.6 × 99.3 mm
- Précision de l’orientation RTK + 2 mm + 0.3 mm/°
Ce Pack trépied Emlid Reach RS4 Pro regroupe le récepteur GNSS Reach RS4 Pro avec un trépied Seco en aluminium, une embase avec plomb optique et un adaptateur rotatif 360°. Il constitue une solution complète pour déployer une installation stable, précise et immédiatement opérationnelle sur le terrain. L’ensemble optimise les missions topographiques en combinant performance GNSS, vision embarquée et support mécanique fiable.
Le Reach RS4 Pro exploite un suivi GNSS tout-bandes L1/L2/L5/L6 et ajoute un module vision à double caméra Full HD pour accélérer le jalonnement grâce au guidage AR et permettre la mesure de points depuis images. Sa compensation d’inclinaison, sa cadence 10 Hz et sa connectivité étendue (LTE, Wi-Fi, Bluetooth, radio multi-bandes) renforcent la fluidité de travail.
Le trépied Seco en aluminium sert de base stable, adapté aux installations fixes ou temporaires. L’embase avec plomb optique garantit un centrage précis au-dessus du point, essentielle lors d’une mise en station ou d’une création de repère. L’adaptateur rotatif 360° facilite les ajustements d’orientation lorsque la scène exige des alignements spécifiques.
L’association d’un récepteur GNSS avancé et d’un support complet crée une chaîne de mesure homogène. Chaque élément joue un rôle cohérent pour fiabiliser l’acquisition, que ce soit pour l’implantation, le contrôle altimétrique ou la mesure de points difficiles d’accès.
En réunissant un récepteur GNSS RTK avec vision intégrée et un ensemble trépied/embase/adaptateur robuste, ce pack constitue une solution polyvalente pour les entreprises de topographie, les bureaux d’études ou les opérateurs intervenant sur des chantiers complexes.
