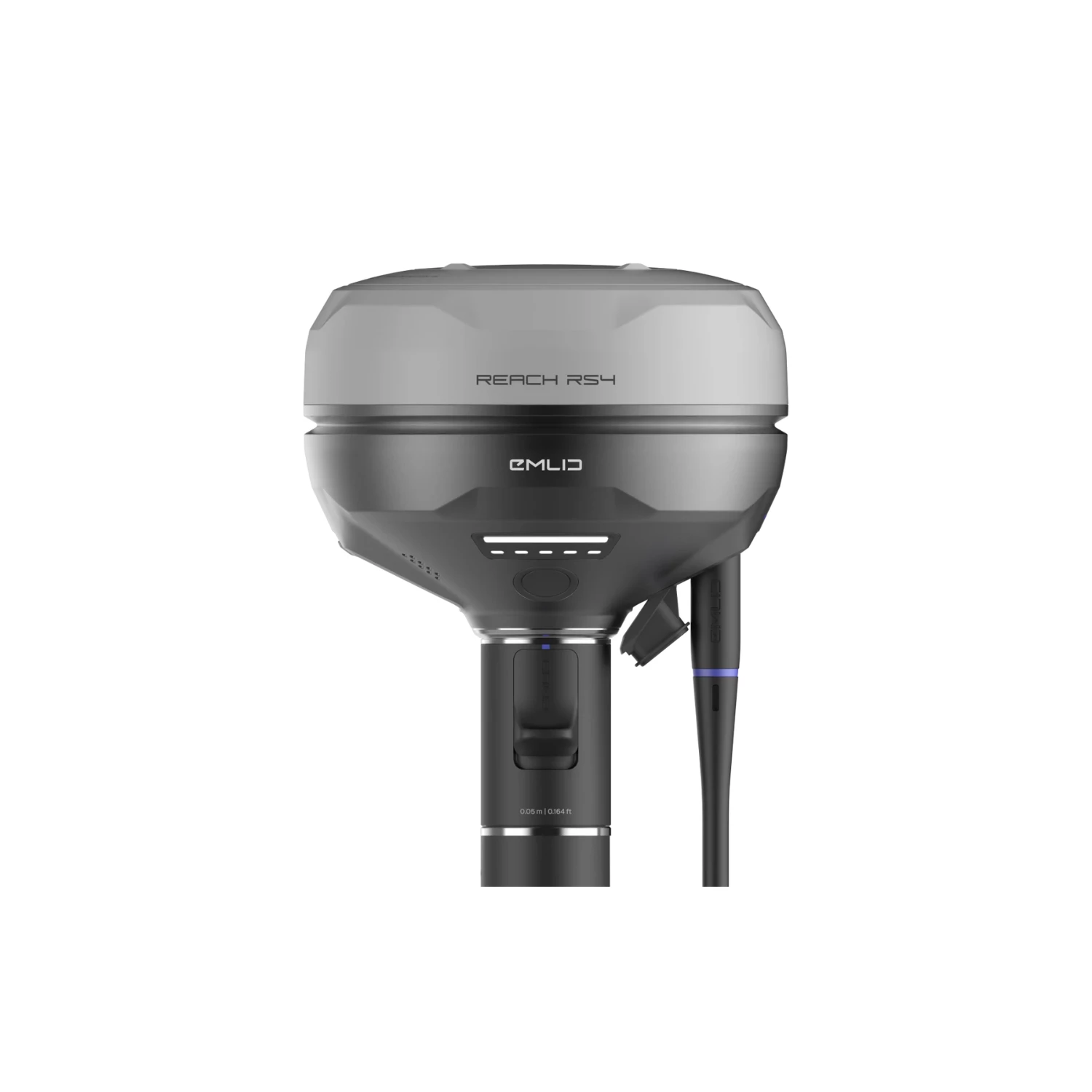

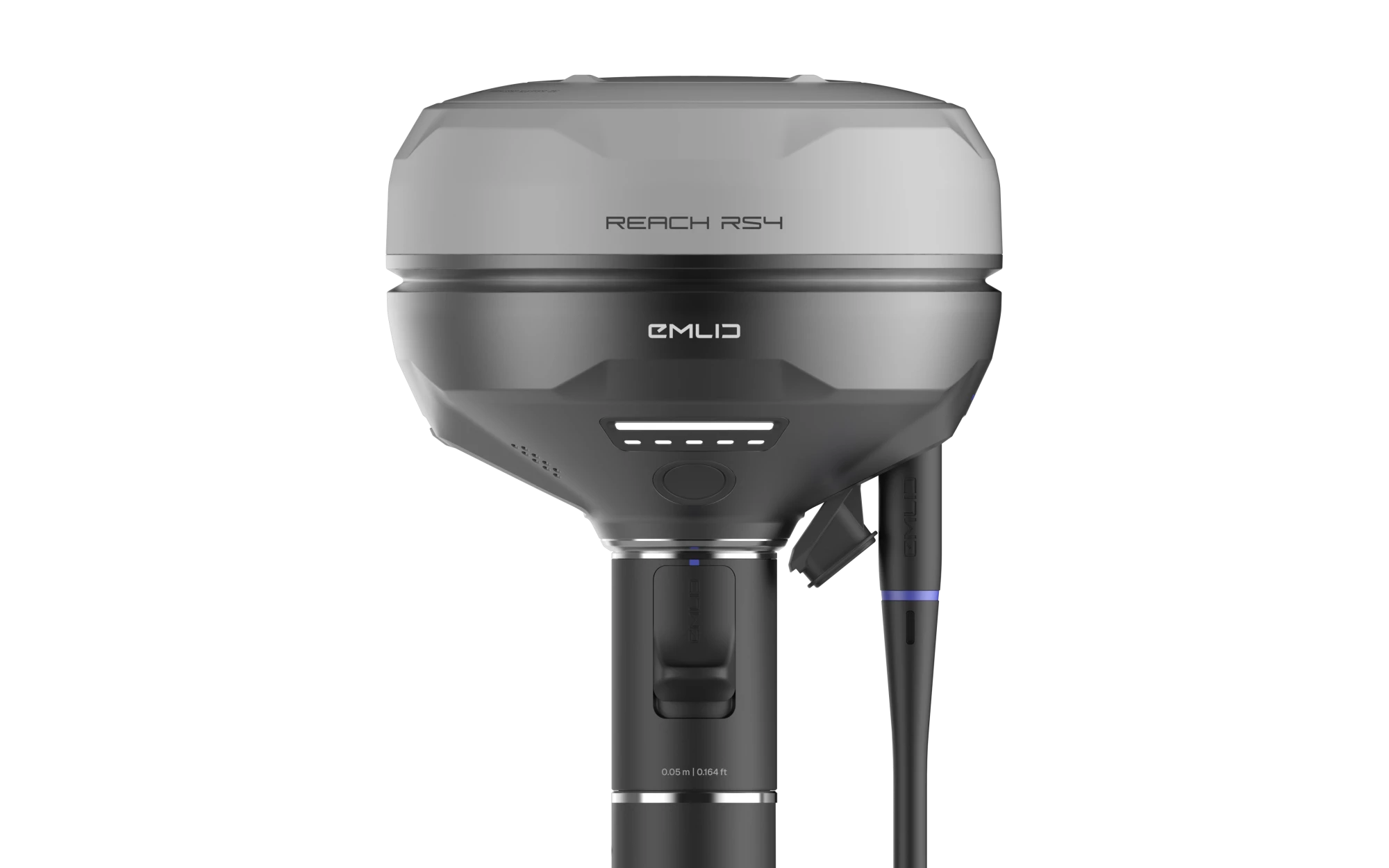

Récepteur GNSS Reach RS4 - Emlid

Reach RS4 : précision tout-bandes, cadence sur le terrain, intégration pro

Précision tout-bandes qui tient le fix

Le Reach RS4 capte simultanément L1, L2, L5 et L6 sur GPS, Galileo, BeiDou, GLONASS, QZSS et NavIC. Cette couverture large augmente le nombre de signaux exploitables et améliore d’emblée la géométrie. Sur un boulevard étroit, au pied d’un bardage métallique ou à proximité d’engins, la solution reste stable et le temps de convergence demeure court. Le récepteur produit des positions de niveau centimétrique en RTK, avec une actualisation jusqu’à 10 Hz pour suivre le rythme d’un jalonnement ou d’un contrôle altimétrique. Les corrections se récupèrent via NTRIP sur réseau cellulaire, via la radio multi-bandes compatible tiers, ou depuis une base sur site selon l’organisation retenue. L’objectif est constant : fournir des coordonnées précises et répétables, sans micro-réglages ni reprises de points.

Mesurer vite avec compensation d’inclinaison

La compensation d’inclinaison corrige la verticale de la pointe et libère des cas de figure jusque-là pénibles. La canne se glisse au ras d’un muret, derrière une barrière, au milieu d’un fouillis végétal. L’initialisation se fait en quelques mouvements, puis la correction reste stable pendant la séquence. La mécanique d’attache rapide sur filetage 5/8" verrouille l’ensemble sans jeu afin de préserver l’exactitude de la compensation dans les déplacements. Pour une emprise routière, des points de contrôle, un relevé de réseaux ou une clôture à jalonner, ce gain de fluidité se traduit en minutes gagnées et en livrables plus propres.

Connectivité complète et flux terrain-bureau sans couture

Le RS4 réunit LTE pour les corrections réseau, Wi-Fi a/b/g/n pour la configuration et la synchronisation locale, Bluetooth 5.1 pour la diffusion NMEA temps réel, ainsi qu’une radio multi-bandes interopérable avec du matériel tiers pour transmettre ou recevoir des corrections sur site. Côté logiciel, Emlid Flow structure la collecte des points, le suivi des indices qualité et les attributs, pendant que Flow 360 consolide, contrôle et exporte les données vers la CAO et les SIG. L’écosystème Esri est pris en charge grâce à la certification Made for iPhone : Field Maps, Survey123, QuickCapture s’intègrent sans contorsion. Cette continuité réduit les ressaisies et sécurise la traçabilité des jeux de données du terrain au bureau.

Endurance et robustesse pour les équipes terrain

Le châssis en alliage de magnésium à indice IP68 protège les composants contre les chocs, la pluie et la poussière fine. L’autonomie atteint environ 16 heures en rover avec compensation et 22 heures en enregistrement. La batterie Li-ion se recharge en USB-C avec profils PD pour récupérer rapidement et repartir. Les 672 canaux GNSS et le suivi tout-bandes garantissent une tenue du fix sur des sites très différents, de la voie urbaine à la lisière d’exploitation. Pour une entreprise multi-sites, le RS4 se déploie sans formation lourde : on connecte les corrections, on contrôle la qualité, on produit. Pour un bureau d’études géomatiques, la cadence et la stabilité de solution améliorent l’efficacité globale d’une campagne et la confiance dans les livrables.

• Dans quels environnements le RS4 garde le fix le plus facilement ?

  L’architecture tout-bandes et les 672 canaux améliorent la tenue du fix en rue étroite, près de structures métalliques et sous un couvert végétal léger.

  La diversité des fréquences disponibles aide à conserver une géométrie exploitable quand la vue du ciel est partielle.

• La compensation d’inclinaison est-elle utile au quotidien ?

  Oui. Elle corrige la verticale de la pointe pour lever proprement au ras d’obstacles.

  L’initialisation est rapide et la correction reste stable, ce qui accélère la cadence de mesure sans sacrifier la précision.

• Quelles liaisons de communication sont disponibles ?

  Le RS4 combine LTE pour NTRIP, Wi-Fi a/b/g/n, Bluetooth 5.1 pour la trame NMEA et une radio multi-bandes interopérable au besoin pour corrections locales.

  La donnée s’exporte et se synchronise via Emlid Flow et Flow 360.

• Quelle autonomie peut-on attendre sur une journée de levé ?

  Environ 16 heures en usage rover avec compensation d’inclinaison active et jusqu’à 22 heures en enregistrement.

  La recharge s’effectue en USB-C avec profils PD pour repartir vite.

• RS4, RS4 Pro ou RX2 : comment choisir ?

  Le RX2 est un rover ultra-portable plug-and-play pour équipes mobiles en SIG et travaux légers.

  Le RS4 ajoute la radio multi-bandes et l’endurance d’un boîtier magnésium pour des chantiers intensifs.

  Le RS4 Pro reprend les atouts du RS4 et ajoute deux caméras : guidage AR pour le piquetage et mesure de points depuis des images pour gagner du temps en zones difficiles d’accès.

• Le RS4 s’intègre-t-il aux applications Esri ?

  Oui. La certification Made for iPhone autorise l’usage sur iOS et l’intégration avec Field Maps, Survey123 et QuickCapture, en plus de la diffusion NMEA vers d’autres outils métier.

1 x Récepteur GNSS Reach RS4

1 x Attache rapide de canne 5/8"

1 x Câble USB-C (charge/échange)

1 x Guide de démarrage

Garantie : 24 mois

• Caractéristiques techniques
• Nom Reach RS4
• Marque Emlid
• Dimensions 128.6 × 128.6 × 99.3 mm
• Poids 920 g
• Compatibilité NTRIP/RTCM3, RINEX/NMEA/LLH/XYZ/UBX ; iOS & Android via Emlid Flow
• Autonomie 16 h en RTK (avec tilt), 22 h en enregistrement
• Tension Batterie 7.2 V
• Batterie Li-Ion 5000 mAh, 7.2 V, 36 Wh
• Rotation en TILT Compensation tilt : RTK + 2 mm + 0.3 mm/°
• Alimentation USB Type-C (Power Delivery) 5/9/12/15 V × 3 A
• Connectivités LTE (nano-SIM), Wi-Fi 802.11 a/b/g/n, Bluetooth 5.1 (BR/EDR + LE), RS-232, USB-C
• Étanche IP68
• Bluetooth 5.1 (BR/EDR + LE)
• Autres spécifications GNSS multi-constellations, 672 canaux, 10 Hz, convergence ~5 s
• Application Emlid Flow (mobile) & Flow 360 (cloud)
• Connecteur RS-232, USB Type-C, nano-SIM
• Capteur(s) GNSS multi-bandes (GPS, GLONASS, Galileo, BeiDou, QZSS, NavIC)
• Température de fonctionnement -40 à +65 °C
• Transmission LoRa 868/915 MHz (0.1 W, jusqu’à 8 km), UHF 410–470 MHz (Trimtalk 450S, GMSK), LTE/UMTS, Wi-Fi, Bluetooth
• Portée LoRa 0.1 W / LoRa jusqu’à 8 km
• Fréquence de fonctionnement LoRa 868/915 MHz ; UHF 410–470 MHz ; LTE/UMTS bandes listées ; GNSS L1/L2/L5/E1/E5a/E6/B1/B2a/B3I
• WiFi 802.11 a/b/g/n
• Distance de transmission Jusqu’à 8 km (LoRa)
• Canaux 672 GNSS

• Système GNSS RTK
• Fréquences d'utilisation GPS (L1C/A, L2C, L5) / GLONASS (L1OF, L2OF) / Galileo (E1 B/C, E5a, E6) / BeiDou (B1I, B1C, B2a, B3I) / QZSS (L1C/A, L1C/B11, L2C, L5) / NavIC (L1-SPS, L5-SPS)
• Précision du positionnement horizontal RTK 7 mm + 1 ppm
• Précision du positionnement vertical RTK 14 mm + 1 ppm

• Appareil RTK
• Système de positionnement Multi-GNSS (GPS, GLONASS, Galileo, BeiDou, QZSS, NavIC)
• Point de fréquence Multi-bandes (L1, L2, L5, E1, E5a, E6, B1, B2a, B3I)
• Précision du positionnement Statique : H = 4 mm + 0.5 ppm, V = 8 mm + 1 ppm / PPK : H = 5 mm + 0.5 ppm, V = 10 mm + 1 ppm / RTK : H = 7 mm + 1 ppm, V = 14 mm + 1 ppm
• Hauteur 128.6 × 128.6 × 99.3 mm
• Précision de l’orientation RTK + 2 mm + 0.3 mm/°
