" Le gros atout de ce système tient en une phrase : un seul appareil, qui fait l'émetteur ou le récepteur selon le besoin. Une seule référence à acheter, et un matériel que l'on réorganise en cours de journée. Notre astuce préférée : reliez un récepteur à votre téléphone par un câble USB-C et vous obtenez un moniteur de contrôle complet, avec LUT, histogramme, forme d'onde et fausses couleurs. Bien moins cher qu'un moniteur de plateau, et ça tient dans une poche. Seule chose à retenir : en 4K, le moniteur se relie au port HDMI ou à l'USB-C inférieur. "
La rédaction studioSPORT
Notre mission ? Partager notre savoir-faire pour éclairer vos choix.
DJI SDR Transmission 2 : un émetteur-récepteur vidéo sans fil pour le tournage

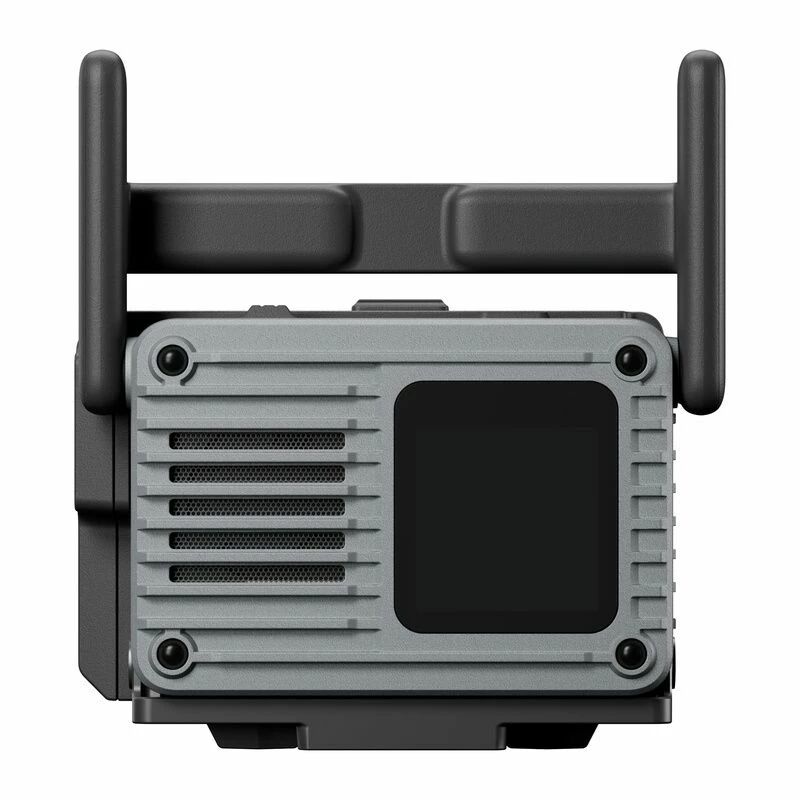

Le DJI SDR Transmission 2 remplace le câble vidéo qui relie une caméra à son moniteur. Le système repose sur un seul type d'appareil, que l'on règle en émetteur ou en récepteur. Il se vend à l'unité ou par deux.
Émetteur ou récepteur : un interrupteur suffit
Sur le dessus du boîtier, un interrupteur porte deux positions : RX en rouge et TX en bleu. En TX, l'appareil se fixe sur la caméra et envoie l'image. En RX, il se pose près du moniteur et la restitue.
Vous n'avez donc qu'une seule référence à acheter et à gérer en stock. Si vous avez besoin d'un récepteur de plus un jour donné, vous prenez n'importe quel appareil disponible et vous basculez son interrupteur.
Jusqu'à huit récepteurs par émetteur
Un émetteur alimente huit récepteurs en même temps. Chacun peut commander la caméra et pas seulement afficher son image : ouverture, vitesse d'obturation, sensibilité, déclenchement photo et lancement de l'enregistrement se règlent depuis l'application DJI Ronin. Les appareils Sony compatibles ajoutent le mode Mirror Control.
Sur un même lieu de tournage, vous pouvez faire fonctionner cinq émetteurs et quarante récepteurs. Deux émetteurs peuvent être posés l'un à côté de l'autre. En revanche, laissez 30 cm entre un émetteur et un récepteur qui ne travaillent pas ensemble.
Image en DCI 4K, 10 bits et HDR
La liaison transmet le DCI 4K et le 4K UHD jusqu'à 60 images par seconde, le 1080p aux mêmes cadences, le 1080i en entrée et le 720p. Le signal est encodé en H.265, à 50 Mb/s au maximum, sur 10 bits, avec les profils HLG et HDR10.
Un point est à retenir : la 4K ne passe que par le port HDMI et par le port USB-C du bas. Si votre moniteur doit afficher de la 4K, branchez-le sur l'un de ces deux ports.
Le retard est de 35 ms au minimum, mesuré sans la caméra ni le moniteur. À 50 images par seconde, cela représente environ deux images.
Le choix des canaux est automatique
Réglez le mode de canal sur Auto : Auto Channel 2.0 s'occupe du reste. Les appareils présents se reconnaissent, se répartissent les fréquences et changent de canal si le signal se dégrade, sans coupure d'image.
Le système utilise les bandes 2,4 GHz, 5,2 GHz et 5,8 GHz, ainsi que les canaux DFS là où la réglementation les autorise. Un tableau de bord affiche la qualité de chaque canal : vert quand il est libre, rouge quand il est occupé. La bande passante monte à 40 MHz par canal.
Trois façons de l'alimenter
Batterie NP-F : l'adaptateur est fourni, la tension acceptée va de 6,8 à 8,4 V. Chargeur USB-C : il faut un modèle Power Delivery de 65 W minimum, en 15 V et 3 A. L'appareil accepte aussi une alimentation continue de 6,8 à 17,5 V.
Nacelle : fixé sur une DJI RS 5, RS 4 Pro, RS 4, RS 3 Pro, Ronin 2 ou Master Wheels, l'appareil se sert sur la batterie de celle-ci. Aucune batterie supplémentaire n'est alors nécessaire.
La consommation est de 8,5 W en émission et 7,6 W en réception. Un voyant clignote en rouge quand la tension devient insuffisante.
Les trois ports du boîtier
| Caractéristique | Ce qui y passe |
| HDMI | Image en entrée et en sortie, jusqu'au DCI 4K à 60 ips, audio compris |
| USB-C du haut | Alimentation Power Delivery, en entrée et en sortie |
| USB-C du bas | Image DP en entrée et en sortie jusqu'en 4K, alimentation, mise à jour du firmware, connexion à un téléphone, aux nacelles Ronin et aux Osmo Action 6 et Osmo Pocket |
| SDI | Non disponible sur le boîtier. Ajouté en 1080p par la plaque d'extension |
Deux derniers points. Le ventilateur possède un mode silencieux, à activer pendant les prises de son. Et les antennes sont fixes : elles ne se démontent pas et n'acceptent pas de modèle d'une autre marque. Pour améliorer la réception, orientez-les vers le haut et éloignez l'appareil des surfaces métalliques.
- Combien de moniteurs peut-on brancher sur un seul émetteur ?
Huit, en utilisant huit récepteurs. Chaque récepteur peut aussi commander la caméra.
Sur un même lieu de tournage, vous pouvez utiliser cinq émetteurs et quarante récepteurs au total.
- Quels réglages de la caméra peut-on modifier à distance ?
L'ouverture, la vitesse d'obturation et la sensibilité, ainsi que la prise de photo et le démarrage ou l'arrêt de l'enregistrement, depuis l'application DJI Ronin. Le temps de réponse est d'environ une demi-seconde.
Les appareils Sony compatibles ajoutent le mode Mirror Control. La liste des caméras prises en charge figure sur la page de téléchargement du produit.
- Peut-on l'utiliser avec un DJI SDR Transmission de première génération ?
Non. Les deux générations ne communiquent pas entre elles, ni avec un DJI Transmission.
Si les deux systèmes fonctionnent au même endroit, choisissez des fréquences centrales différentes pour éviter les interférences.
- Faut-il laisser de la distance entre les appareils ?
Seulement entre un émetteur et un récepteur qui n'appartiennent pas au même groupe : laissez 30 cm.
Deux émetteurs, ou deux récepteurs, peuvent être posés côte à côte sans problème.
- Comment réduire le bruit du ventilateur pendant une prise de son ?
Balayez l'écran vers le bas, ouvrez Général puis Mode ventilateur et choisissez Silencieux.
Le mode Auto reste préférable le reste du temps. L'appareil fonctionne entre -10 et 40 °C.
- Le système perturbe-t-il les micros sans fil ?
C'est possible s'il fonctionne sur un canal en 2,4 GHz, une bande utilisée par beaucoup de micros HF.
Passez le mode de canal en manuel et choisissez un canal en 5 GHz. La fréquence du canal en cours s'affiche sur l'écran principal.
1 x Émetteur-récepteur DJI SDR Transmission 2
1 x Adaptateur à griffe froide pour caméra
1 x Adaptateur pour batterie NP-F
1 x Câble de mise à jour du firmware (USB-C vers USB-C, 50 cm)
Garantie : 24 mois
