Kit d'accessoires d'extension DJI SDR Transmission 2 : prise SDI et cage
Ce kit complète l'émetteur-récepteur DJI SDR Transmission 2 sur deux points : la connectique, avec une plaque qui ajoute le SDI, et la fixation, avec une cage qui tient l'ensemble sur un support.
Ce que la prise SDI apporte
La plaque d'extension se fixe sous l'appareil et lui ajoute une entrée et une sortie SDI. Cette prise présente deux avantages sur le HDMI : elle se verrouille en tournant, donc elle ne se débranche pas toute seule, et elle accepte des câbles beaucoup plus longs.
La plaque transmet aussi les métadonnées envoyées par les caméras de cinéma ARRI et RED : nom de la bobine, timecode et paramètres de prise arrivent jusqu'au moniteur. Une liaison HDMI ne les transporte pas.
Trois moniteurs au lieu d'un
Sans la plaque, un récepteur n'alimente qu'un seul moniteur. Ses ports HDMI et USB-C ne peuvent pas sortir en même temps, il faut choisir.
Avec la plaque, vous obtenez trois sorties simultanées : une par l'appareil, en HDMI ou en USB-C, et deux par la plaque, en SDI et en HDMI. Trois personnes peuvent donc suivre l'image sur trois moniteurs différents avec un seul récepteur.
Renvoyer l'image vers le moniteur du cadreur
Quand l'appareil est en émission, la plaque peut renvoyer l'image reçue de la caméra vers un moniteur placé à côté. Le cadreur garde ainsi son écran pendant que l'image part vers le reste de l'équipe, sans ajouter de répartiteur.
La fonction s'active sur l'écran de l'appareil, dans le menu qui gère le sens des entrées et des sorties, après avoir indiqué que la plaque est installée. Elle fonctionne en 1080p.
Alimentation par câble D-TAP
Le câble D-TAP vers USB-C de 50 cm fourni permet de brancher l'ensemble sur une batterie V-Mount ou Gold Mount, comme celles déjà présentes sur les tournages. Vous n'avez donc pas besoin d'une batterie dédiée à la liaison vidéo.
Attention à la tension : les trois ports USB-C situés sous la plaque délivrent 9 V, alors que le port USB-C sur le côté de la plaque et les deux ports de l'appareil délivrent 15 V. La plaque fonctionne aussi sur courant continu, de 6,8 à 17,5 V, et supporte des températures de -10 à 40 °C.
La cage est comprise dans le kit
Une fois la plaque montée, l'ensemble est plus haut et plus lourd, et deux fois plus de câbles y sont branchés. La griffe froide de la caméra ne suffit plus à le tenir correctement.
La cage entoure l'appareil et sa plaque, et se fixe grâce à un port NATO et à des filetages photo. C'est ce qui permet de l'installer sur une voiture, une grue ou un bras articulé.
Ce que la plaque d'extension apporte
| Caractéristique | Plaque d'extension |
| Prises ajoutées | Entrée-sortie SDI, entrée-sortie HDMI, 4 ports USB-C |
| Définition maximale | 1080p à 60 ips, en entrée et en sortie. 1080i accepté |
| 4K | Non transmise par la plaque. Elle passe par les ports de l'appareil |
| Sorties simultanées | SDI et HDMI ensemble, plus la sortie de l'appareil |
| Métadonnées | Transmises pour les caméras ARRI et RED |
| Poids et dimensions | 105 g, 76 x 54 x 25 mm sans adaptateur de griffe froide |
| Alimentation | 15 V ou 9 V selon le port, 3 A, ou 6,8 à 17,5 V en continu |
La conversion vers le 1080p est automatique : vous n'avez aucun réglage à faire si votre caméra envoie de la 4K. L'image reste en 4K sur les sorties de l'appareil lui-même.
- La plaque d'extension transmet-elle la 4K ?
Non. Elle s'arrête à 1080p à 60 images par seconde, en entrée comme en sortie, et accepte aussi le 1080i.
Si la caméra envoie de la 4K, l'image ressort automatiquement en 1080p sur la prise SDI. Pour garder la 4K, branchez le moniteur sur les ports de l'appareil.
- La cage est-elle bien incluse dans ce kit ?
Oui. Le kit contient la plaque d'extension, la cage, l'adaptateur à griffe froide, le câble D-TAP vers USB-C et la clé hexagonale.
La cage est aussi vendue seule, pour ceux qui veulent fixer leur appareil sur un support sans avoir besoin du SDI.
- Peut-on utiliser les sorties SDI et HDMI en même temps ?
Oui. Les deux sorties de la plaque fonctionnent ensemble, en plus de la sortie de l'appareil.
Vous alimentez donc trois moniteurs avec un seul récepteur. Sur l'appareil seul, les ports HDMI et USB-C ne sortent pas en même temps.
- Quelle tension arrive par quel port ?
Les trois ports USB-C sous la plaque délivrent 9 V. Le port USB-C sur le côté de la plaque et les deux ports de l'appareil délivrent 15 V.
Il faut un chargeur au protocole Power Delivery, de 65 W au minimum. Le courant continu est également admis entre 6,8 et 17,5 V, ce que fournit le câble D-TAP.
- Ce kit permet-il de piloter une nacelle Ronin ?
Les ports sont bien présents sur la plaque, mais le câble de contrôle est vendu séparément.
Le câble USB-C vers CAN convient aux RS 4 Pro, RS 4 et RS 3 Pro. Le câble LEMO convient au Ronin 2 et aux Master Wheels. La RS 5 se branche avec un câble USB-C vers USB-C.

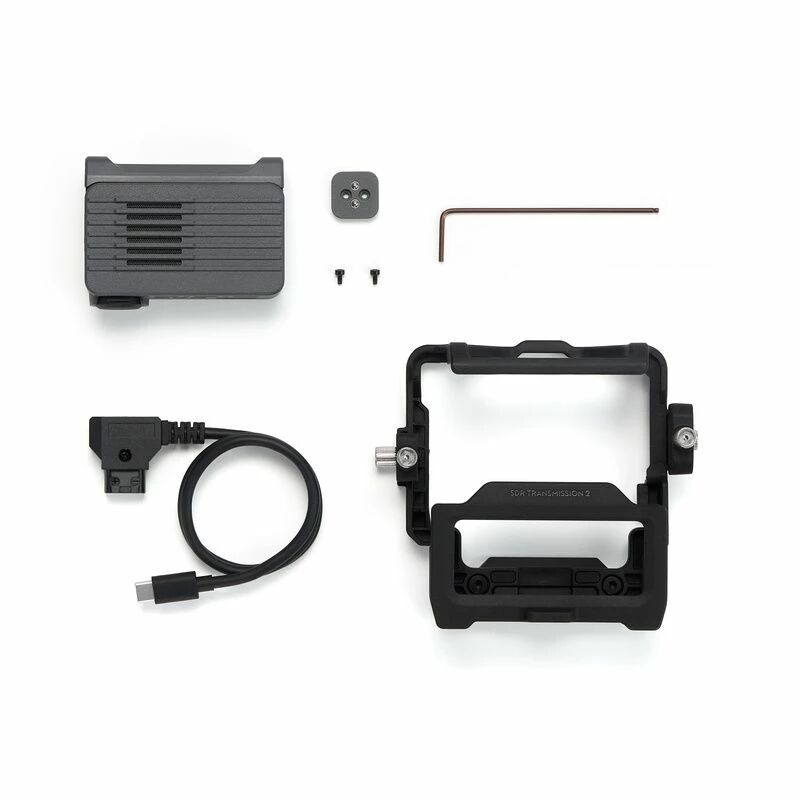

1 x Plaque d'extension DJI SDR Transmission 2 (SDI/HDMI/USB-C)
1 x Cage pour émetteur-récepteur DJI SDR Transmission 2
1 x Adaptateur à griffe froide pour caméra
1 x Câble d'alimentation D-TAP vers USB-C (50 cm)
1 x Clé hexagonale à bout rond (2 mm)
Garantie : 24 mois
