Version Basic Kit
1 x RX as TX JR Bay PCBA board
2 x 915M/2.4G dual-band T-antennas
2 x IPEX1 to SMA right-angle cables (outer thread, inner hole)
1 x Cooling fan
1 x 4-pin pogo pin
1 x 4-pin silicone cable
6 x M2*5 screws
8 x M1.4*6 self-tapping screws
8 x M1.4*8 self-tapping screws
Version 3D-Printed Kit
1 x 3D-printed bottom shell for RX as TX JR Bay
1 x 3D-printed top cover for RX as TX JR Bay
1 x 3D-printed mounting base for GEPRC GemX Gemini receiver
1 x 3D-printed top cover for GEPRC GemX Gemini receiver
1 x 3D-printed mounting base for GEPRC DUAL 915M Diversity receiver
1 x 3D-printed top cover for GEPRC DUAL 915M Diversity receiver
1 x 3D-printed 5-pin connector mounting part
1 x RX as TX JR Bay PCBA board
2 x 915M/2.4G dual-band T-antennas
2 x IPEX1 to SMA right-angle cables (outer thread, inner hole)
1 x Cooling fan
1 x 4-pin pogo pin
1 x 4-pin silicone cable
6 x M2*5 screws
8 x M1.4*6 phillips self-tapping screws
8 x M1.4*8 phillips self-tapping screws
Garantie : 24 mois
- Caractéristiques techniques
- Nom Kit de transformation récepteur-émetteur (JR-Bay) - GEPRC
- Marque GEPRC
- Compatibilité Baies JR, récepteurs ESP32 / ESP32-C3
- Couleur Multicolore (version impression 3D)
- Matériau(x) PLA
- Tension Entrée : 2-6S / Sortie : 5V@1A
- Alimentation 2-6S via connecteur
- Connectivités pogo pins, SH1.0, soudure
- Autres spécifications Compatible ventilateur actif, fichiers open-source
- Application ExpressLRS Configurator / ELRS Web Flasher
- Intensité 1A (sortie)
- Courant 5V@1A (sortie)
- Connecteur SH1.0, pogo pins, pads à souder
- Système de réception ExpressLRS (avec firmware RX as TX)
- Fréquence de fonctionnement 915 MHz / 2.4 GHz (antennes dual-band T)
- Puissance d'émission Dépend du récepteur utilisé (non précisé ici)
- Procédé Impression 3D (version spécifique)
- Format impression Open-source .STL / fichiers PCB disponibles
- Puissance d'entrée 2-6S
- Puissance de sortie 5V@1A
- Puissance RF Dépend du module utilisé (non précisé)
- Récepteur Récepteurs ExpressLRS (ESP32 / ESP32-C3)
- Entrée 2-6S via alimentation
- Sortie 5V@1A
- Connecteur des antennes IPEX1 vers SMA (angle droit)
- Installation Via baie JR, fixation avec vis, ventilateur intégré (optionnel)

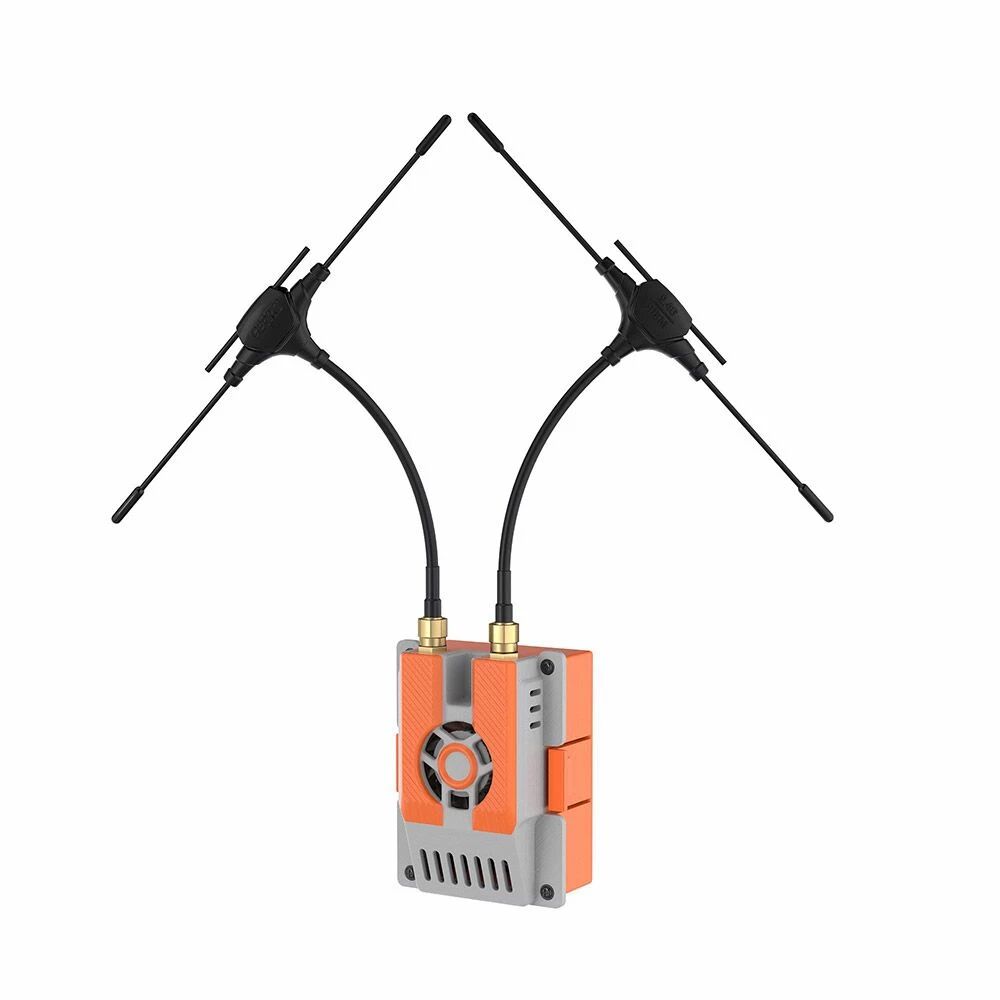

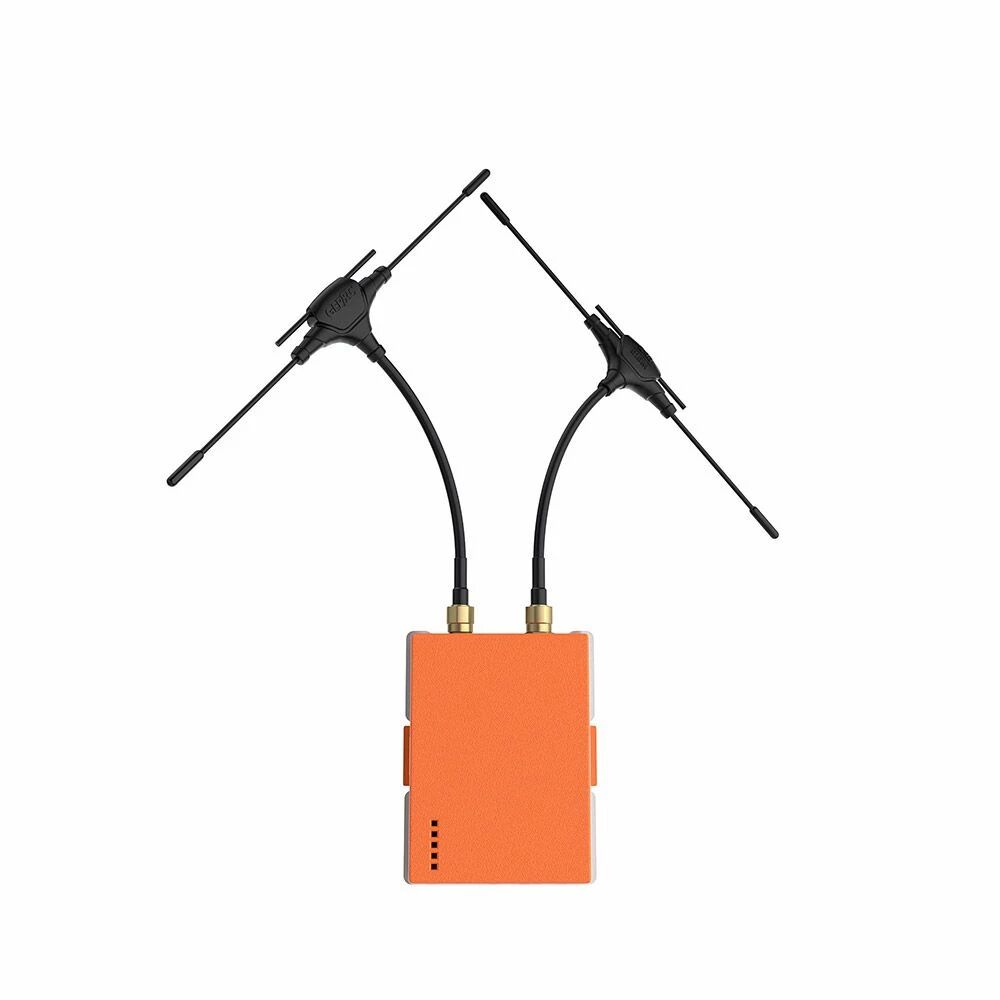

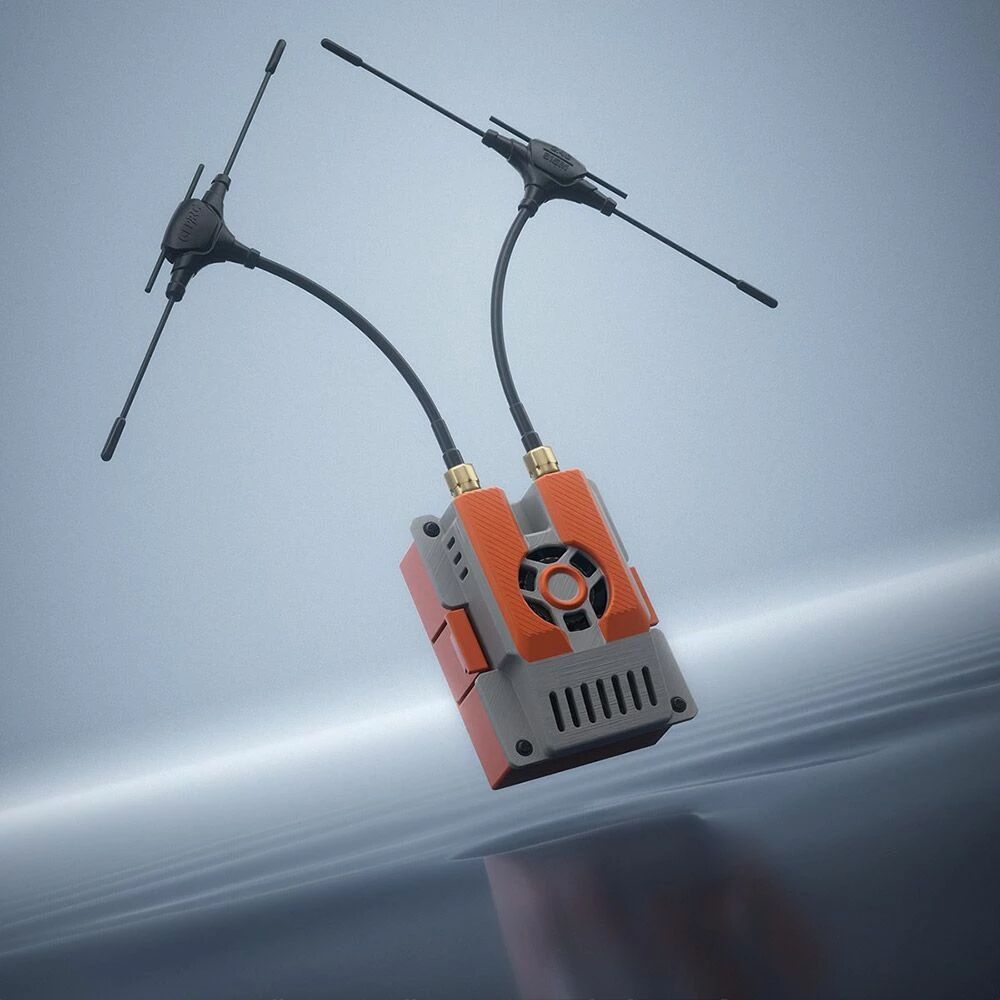

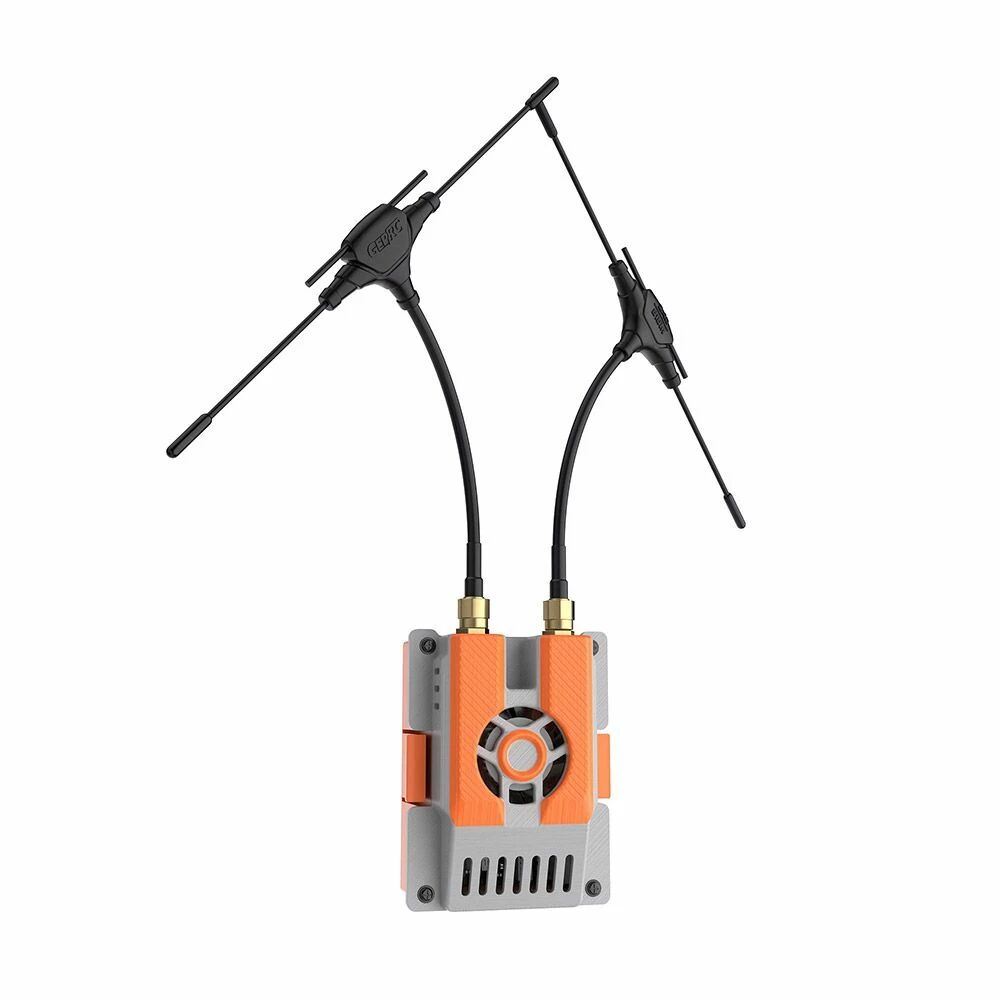

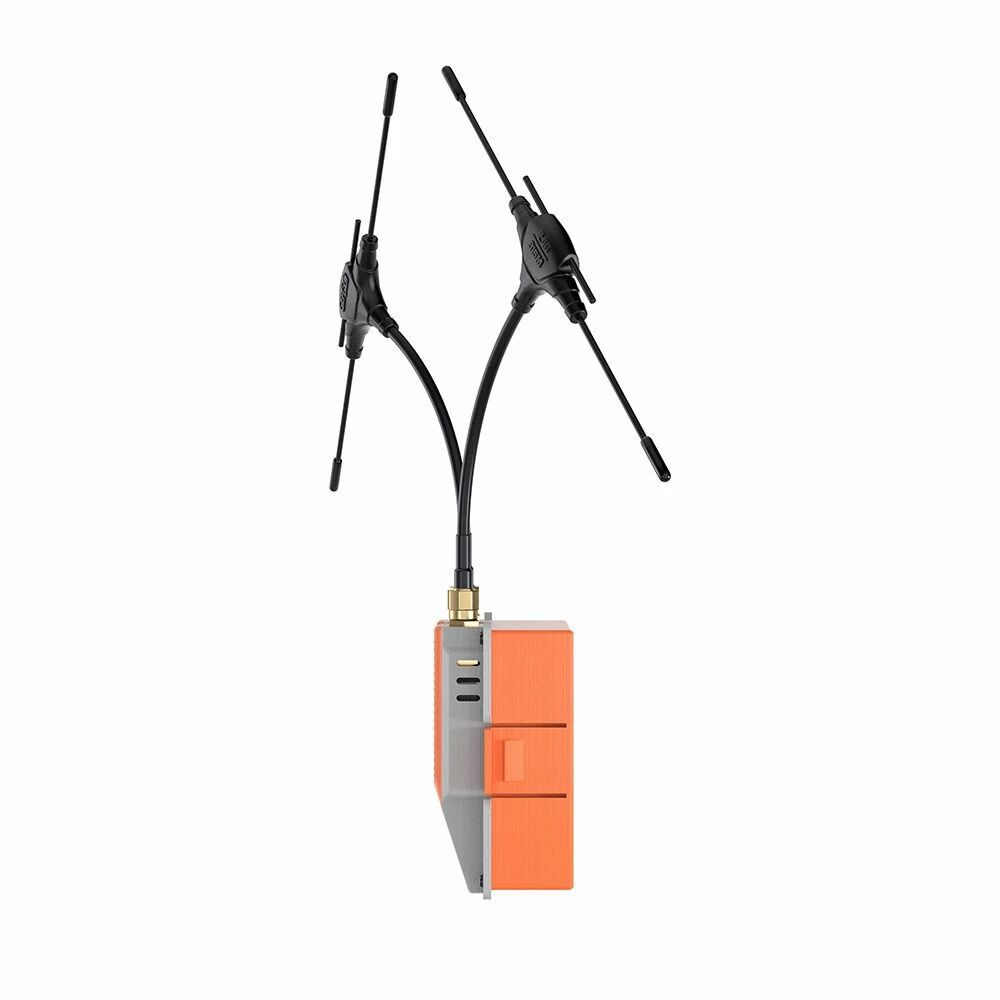

Libérez tout le potentiel de vos modules grâce au Kit de transformation récepteur-émetteur (JR-Bay) - GEPRC. Disponible en version classique ou version impression 3D, il permet de convertir un récepteur ELRS en module émetteur, tout en assurant une installation simple et rapide sur baie JR.

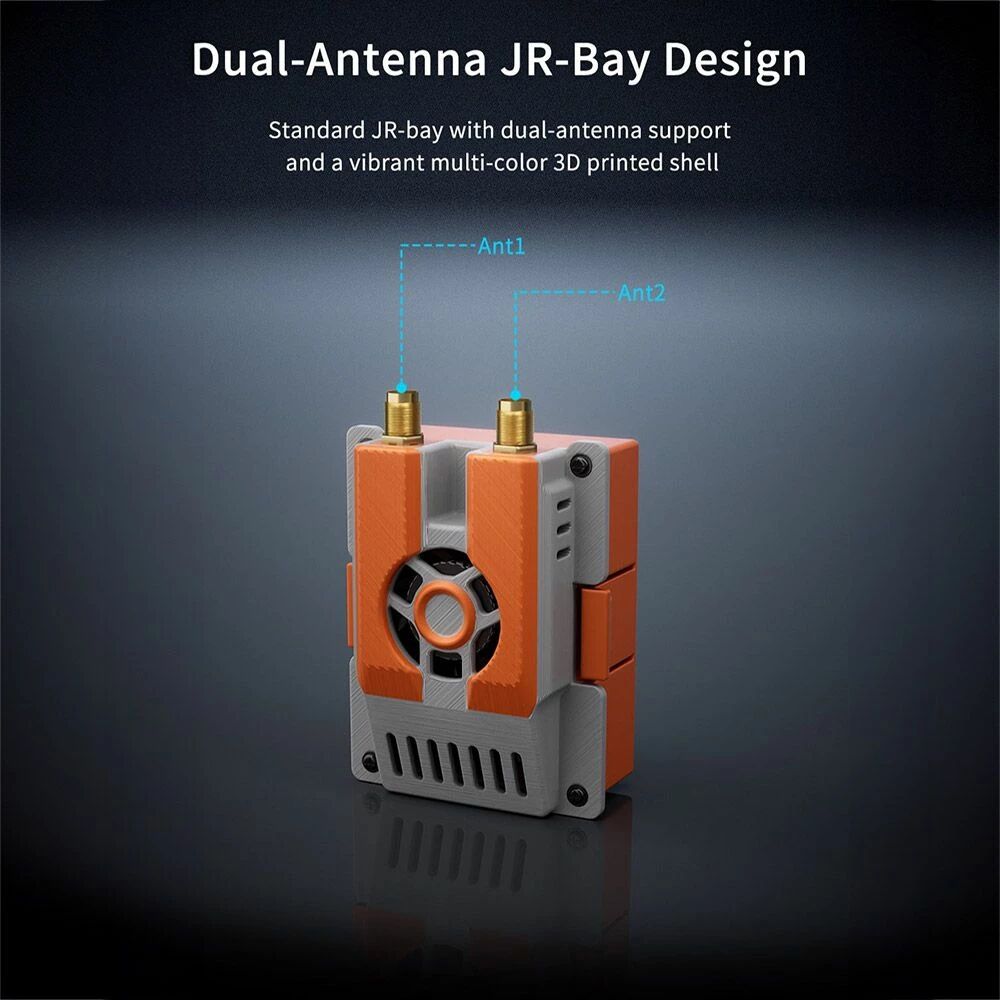

Conçu pour supporter une tension d’entrée de 2-6S avec une sortie 5V@1A, ce kit s’appuie sur une architecture double antenne pour des performances optimisées. Trois méthodes de connexion sont proposées : pogo pins, connecteurs SH1.0 ou soudure. Le kit impression 3D offre en plus une coque multicolore vibrante et un espace de montage dédié pour ventilateur actif, idéal pour un refroidissement efficace.
Compatible avec les récepteurs utilisant des puces ESP32 ou ESP32-C3, le Kit de transformation récepteur-émetteur (JR-Bay) - GEPRC est une solution modulaire et ouverte, avec des fichiers PCB et coques entièrement disponibles en open-source pour personnaliser librement votre projet.
