1 x Châssis AKv2 5 pouces - Team Mistral (Squashed X ou Deadcat selon la variante)
3 x Plaques carbone 2,5 mm
4 x Bras carbone 6 mm
2 x Plaques caméra
2 x Clés de verrouillage
8 x Entretoises aluminium
9 x Écrous à sertir
1 x Pad LiPo autocollant
2 x Straps Kevlar Team Mistral
1 x Visserie complète
4 x Moteur T-Motor Velox V2207 V3 (1750 Kv ou 1950 Kv selon la variante)
1 x Stack Velox F7 SE V50A (contrôleur de vol + ESC 50 A)
1 x Jeu d'hélices T5146
1 x Module caméra DJI O4 Pro
1 x Module de transmission DJI O4 Pro
2 x Antennes
1 x Câble 3-en-1
- Caractéristiques techniques
- Compatibilité DJI Goggles 2, DJI Goggles Integra, DJI Goggles 3, DJI Goggles N3, Radiocommande 2 DJI, Radiocommande 3 DJI
- Moteurs
- Nom 5 inch Freestyle FPV drones 6S Power System V2207
- Nombre de Kv 1750 Kv / 1950 Kv
- Dimension 2207
- Tension 3S à 6S
- Hélices conseillées T5146
- ESC conseillé V50A SE 4-en-1
- Intensité 50 A
- Compatibilité 5 pouces
- Caméra FPV (Pilote)
- Type de capteur CMOS 1/1.3 pouce
- Marque DJI
- Stabilisation RockSteady 3.0+ intégré et compatible Gyroflow
- Pixels effectifs 12MP
- Température de fonctionnement -10 à + 40°
- Dimensions 25.55 x 20 x 23.30 mm
- Poids 15.6 grammes sans module caméra, 32 grammes avec
- Objectif Distance focale : 2.34mm (équivalente : 12.7mm) / Ouverture : f:2.8
- ISO Auto : 100 - 25600 / Manuel : 100 - 25600
- FOV 155°
- Autres spécifications D-Log M
- Résolution 4K (4:3) : 3 840 x 2 880 à 30/48/50/60p, 4K (16:9) : 3 840 x 2 160 à 30/48/50/60/100/120p, 2,7K (4:3) : 2888 x 2016 à 30/48/50/60p, 2,7K (16:9) : 2688 x 1512 à 30/48/50/60/100/120p, 1 080P (4:3) : 1440 x 1080 à 30/48/50/60/100/120p, 1 080P (16:9) : 1 92
- Format d'image MP4
- Châssis
- Nom de la frame AK V2
- Forme du châssis 5 pouces - Squashed ou Deadcat
- Trou de montage 20 x 20 / 25.5 x 25.5 / 30.5 x 30.5 mm
- Matériaux Aluminium et fibre de carbone 3K T700 Silk
- Épaisseur des bras 6 mm
- Plaque inférieure 2.5 mm
- Plaque supérieure 2.5 mm
- Epaisseur de la plaque intermédiaire 2.5 mm
- Epaisseur de la side plate 2.5 mm
- Caméras compatibles DJI Air Unit O4 Pro
- Unité aérienne
- Fréquences de fonctionnement 5,170 à 5,250 GHz (Rx uniquement) / 5.725-5.850 GHz (Rx et Tx)
- Puissance de l'émetteur (EIRP) CE : < 14 dBm / SRRC : < 30 dBm / FCC : < 33 dBm
- Latence minimale (de bout en bout) Avec DJI Goggles 3, mode course : 1080p/100p = < 15ms ; avec DJI Goggles N3, mode course : 1080p/100p = < 19ms ; Avec DJI Goggles 2 ou Integra : 1 080p/100p = < 30ms
- Distance de transmission max. CE : 8 km / SRRC : 8 km / FCC : 15 km
- Encodage vidéo H.265
- Connectique Port microSD jusqu'à 512Go, USB-C
- Systèmes de contrôle de vol compatibles Prend en charge les firmwares de contrôleur de vol sous Betaflight 4.3.0 et versions ultérieures
- Plage de températures de fonctionnement -10 à 40°C (14 à 104 °F)
- Puissance d’entrée 7.4 à 26.4 V
- Canaux 40 MHz : 1 canal / 20 MHz : 3 canaux / 10 MHz : 3 canaux
- Détails sur les canaux Canal 1 : 5 768,5MHz / Canal 2 : 5 789,5MHz / Canal 3 : 5 814,5MHz
- Stockage 4 Go, extensible via microSD jusqu'à 512Go
- Dimensions 33.5 x 33.5 x 13 mm / Antenne : 110 mm / Câble coaxial : 140mm / Câble 3-en-1 : 100 mm
- Poids 32 grammes avec caméra, antenne environ 2.1 grammes chacune

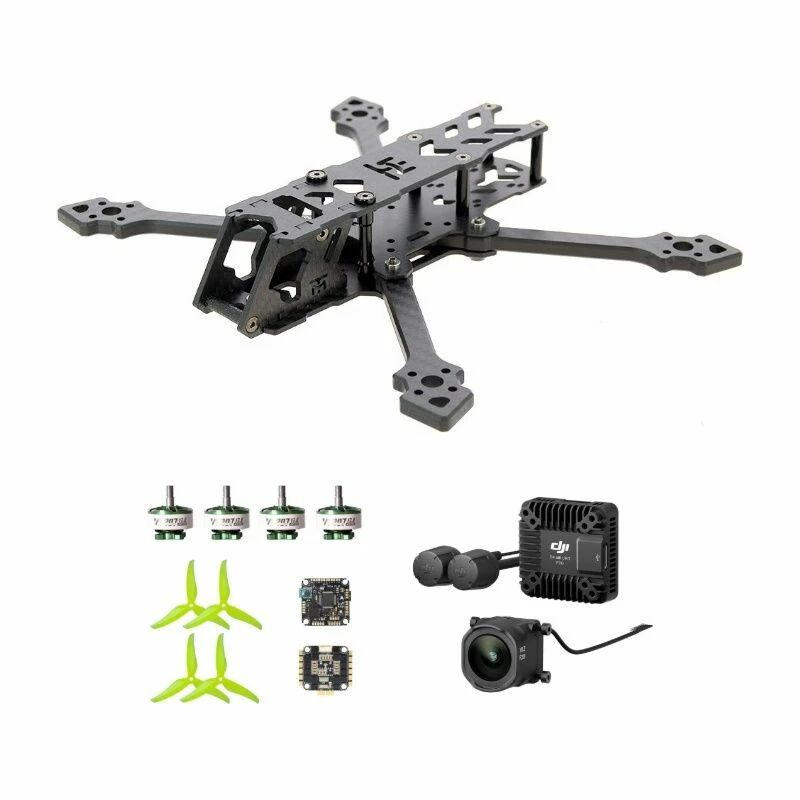

Ce kit se destine au montage d'un drone FPV 5 pouces alimenté en 6S. Il réunit le châssis AkV2 de Team Mistral, l'ensemble de propulsion T-Motor Velox V2207 V3 et le module de transmission DJI O4 Air Unit Pro. Récepteur, batterie 6S, radiocommande et lunettes sont à prévoir en complément.
Le châssis AkV2 est découpé dans du carbone T700 3K twill, avec des bras de 6 mm et des plaques de 2,5 mm. Sa visserie en acier 12.9 et sa cage caméra en carbone protègent l'électronique lors des impacts.
Le set de propulsion comprend quatre moteurs Velox V2207 V3, dont le stator de 22 mm de diamètre sur 7 mm de haut favorise la montée en régime et la vitesse de pointe. S'y ajoutent la stack Velox F7 SE V50A, réunissant carte de vol F7 et ESC 4-en-1 de 50 A, ainsi qu'un jeu d'hélices T5146.
Le DJI O4 Air Unit Pro filme en 4K jusqu'à 120 images par seconde, avec un capteur de 1/1,3 pouce et un profil D-Log M en 10 bits. Il pèse 32 g module caméra compris et s'alimente de 7,4 à 26,4 V, ce qui couvre le 6S sans adaptation.
Le kit se décline selon deux critères. La géométrie du châssis d'abord, Squashed X ou Deadcat, cette dernière reculant les bras avant pour dégager le champ de la caméra. Le Kv des moteurs ensuite, 1750 Kv pour privilégier le couple et l'autonomie, 1950 Kv pour une réponse plus vive sur les gaz.
