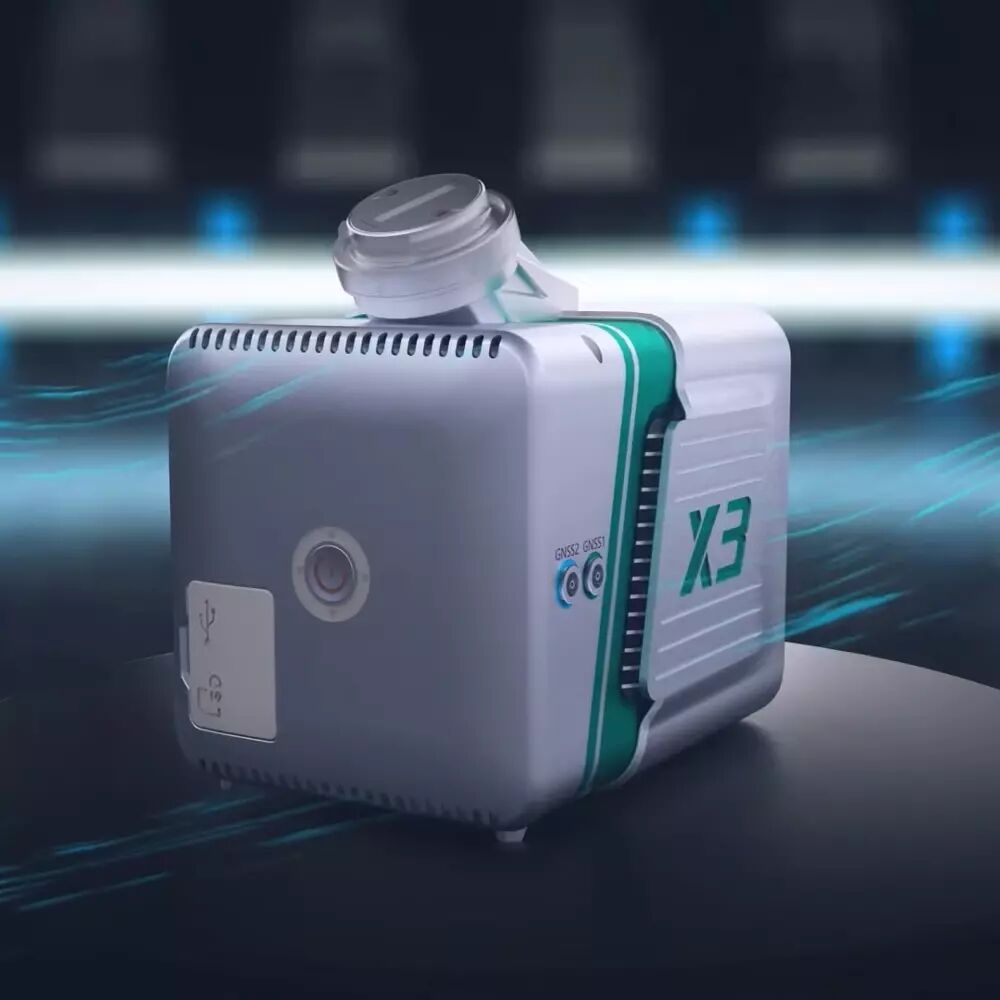

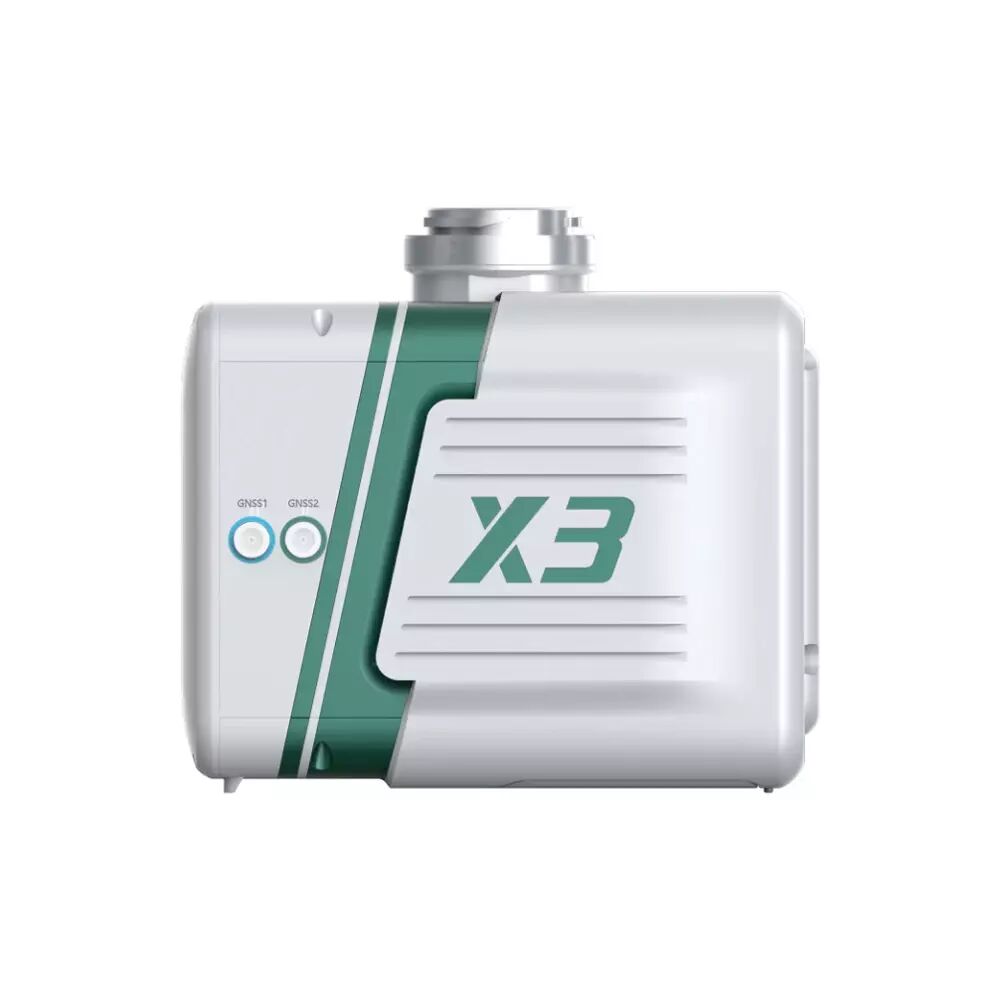

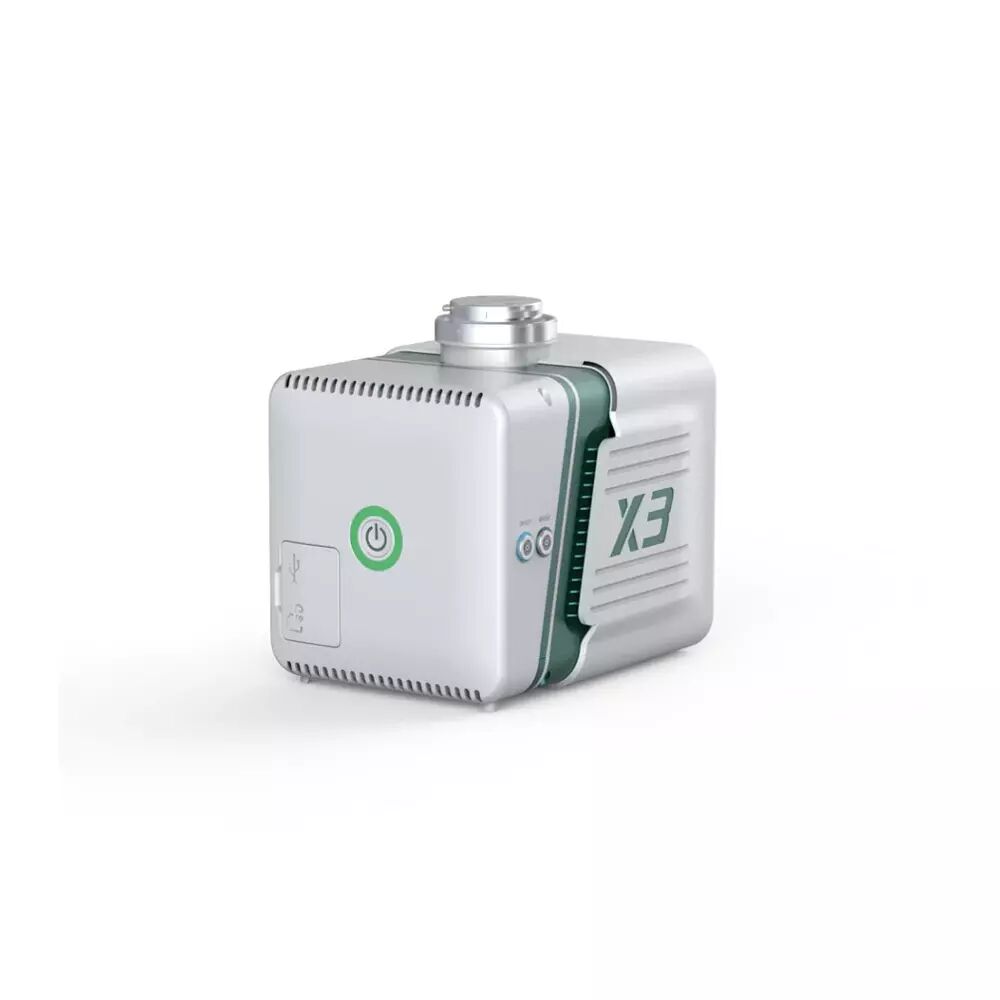

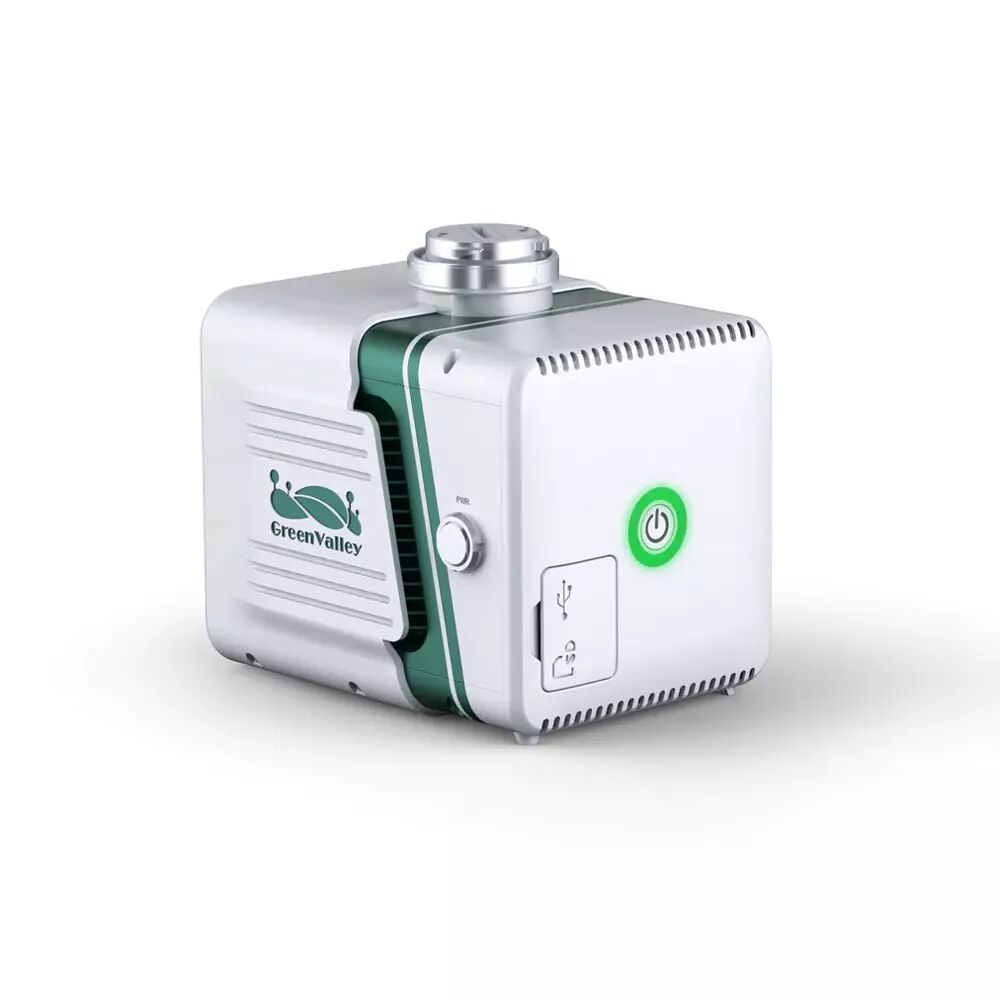

LiAir X3-H : solution d'acquisition aérienne complète

Le champ d’application de la LiAir X3-H est très vaste :

• Environnement: dénombrement d’arbres, mesure des hauteurs, stockage de carbone, évolution biomasse….
• Sécurité & Énergie: détection de dangers sur réseaux électriques
• Agriculture: étude des surfaces, volumétries…
• BTP-Construction: génie civil, cartographie, urbanisme, bassins versants, inondabilité, modélisation 3D

Via l’application LiPlan, il est possible de gérer, le vol du DJI Matrice 300 RTK ainsi que de paramétrer la mission d’acquisition du LiAir X3-H. Une fois l’acquisition effectuée, il suffit de transférer les données vers un ordinateur (via la carte microSD incluse), pour la traiter et l’exploiter à travers LiGeoreference ou LiDAR360 V6.0.

Très précise, la LiAir X3-H est capable de générer des points lasers géoréférencés et colorés avec une réflectance de seulement 10%, lorsqu’elle se situe à 190 mètres de sa cible. Il est également possible de faire de l’acquisition jusqu’à 450 mètres de distance (réflectance de 80%).

En termes de points lasers, la LiAir X3-H est capable d’émettre jusqu’à 240.000 points par seconde, et 720.000 points (en triple écho, pour les zones boisées ou les terres cultivées (agriculture) par exemples). Précis à plus ou moins 2 cm (en distance) et à 5 cm en général, le LiDAR vous propose des performances très élevées pour des reconstitutions fidèles.

Afin de géoréférencer avec précision les points lasers rebondis, ce système intègre deux récepteurs GNSS (antennes) ainsi qu’une centrale inertielle (IMU) qui lui permettent de renforcer la précision de la position X, Y, Z de ses points.

Résistante, l’unité LiAIR X3-H peut être emmenée en mission par tous temps, présentant un indice de protection face à l’eau et aux projections de poussière IP54. De plus, elle peut fonctionner à des températures comprises entre -20°C et +50°C. La fonctionnalité de points laser en temps réel permet à la X3-H d’offrir à son opérateur une prévisualisation en temps réel du nuage de point capté.

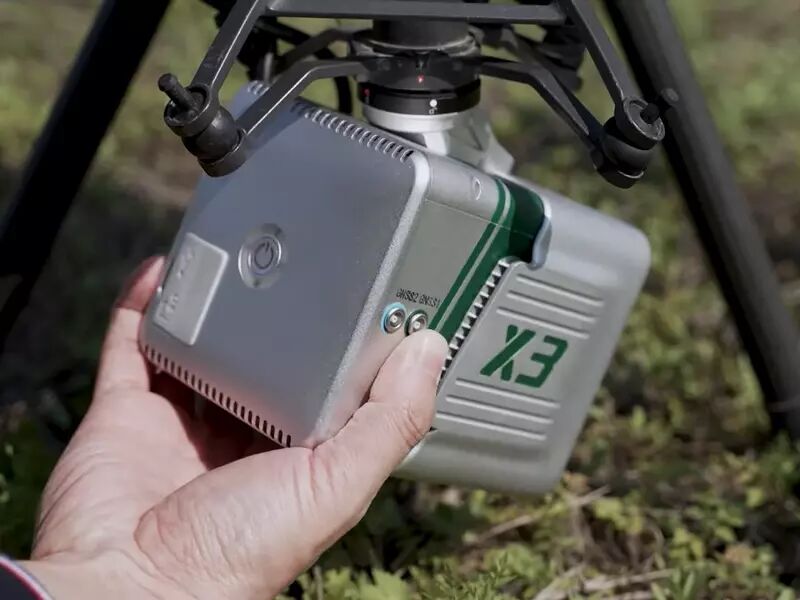

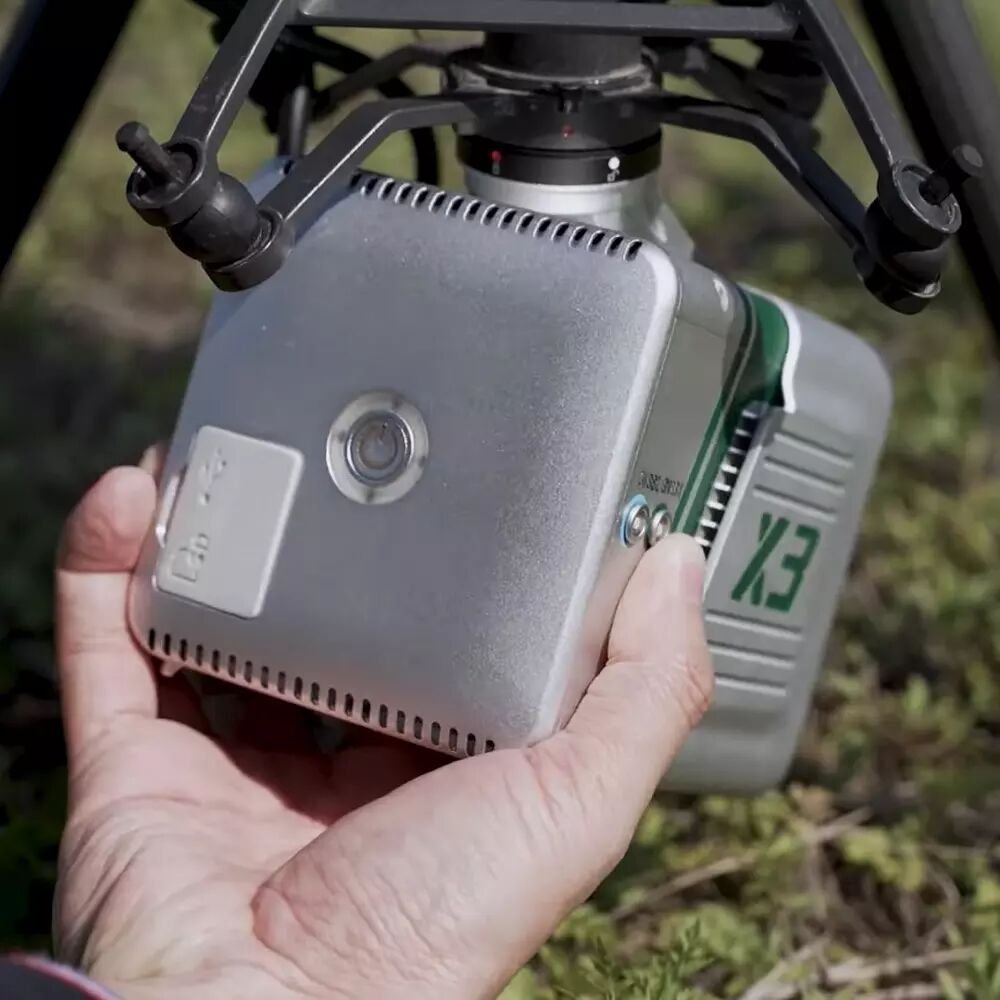

La LiAir X3-H de Greenvalley est embarquable par le drone DJI Matrice 300 RTK. Très légère, la X3-H ne pèse que 1,25 kg, ce que garantit au DJI Matrice 300 RTK une autonomie de vol importante et donc la possibilité de traiter de large zones en un seul vol.

Unité LIDAR LiAIR X3-H :

1 x LiDAR Livox AVIA
1 x Caméra RVB (Capteur APS-C, 26 Mégapixels)
1 x Antennes GNSS
1 x Kit de fixation GNSS

Transport :

1 x Valise de transport durcie

Logiciels & Services :

1 x Licence perpétuelle logiciel LiGeorefence
1 an de garantie constructeur
1 an de mise à jour et assistance

En option :

1 x Station de référence (au sol)
1 x Drone DJI Matrice 300 RTK

---

• LiDAR
• Laser LiAir X3-H
• Longueur d'onde 905nm
• Portée 190m (10% réflectance) | 230m (20% réflectance) | 450m (80% réflectance)
• Modèle de scan Scan répétitif (jusqu'à 3 retours)
• Précision 5cm à 70m
• Précision de portée ± 2 cm (à 20 mètres)
• Précision / IMU Attitude: 0.008° | Azimut: 0.038°
• Fréquence de l'IMU 200HZ
• Scanner FOV 70.4° (Horizontal) x 4.5° (Vertical)
• Tirs / seconde De 240.000 à 720.000 points/s
• Nombre d'échos 3
• Systèmes de positionnement GNSS : GPS, GLONASS, BeiDou
• Température de fonctionnement -20 à 50°C
• Poids 1.25 kg
• Alimentation 12~24V, 0.9A à 24VDC
• Dimensions 136 x 106 x 129 mm
• Compatibilité drones DJI Matrice 300 RTK
• Capacité de stockage 128 GB
• Ports Ethernet & USB 3.0
• Logiciels Post-processing : LiDAR360 | Pre-Processing LiGeoreference | Application de vol et de contrôle : LiPlan
• Définition de la caméra 26 MP | Capteur APS-C | Taille d'image 6522 x 4168 | Focale : de 16 à 24 mm
• Taux de sécurité Classe 1 (IEC60825-1:2014)
• Température de stockage Entre -30° et 60°C
• Vitesse de vol idéale Entre 5 et 10 m/s
• Capacité de stockage interne Carte TG 256G
• Consommation électrique 22W
