1 x Récepteur Walksnail Ascent VRX
1 x Câble HDMI
1 x Câble d'alimentation DC
1 x Adhésif double face 3M
Variante VTx Ascent Lite :
1 x Émetteur vidéo sans fil Ascent Lite
1 x Caméra compatible
1 x Antenne Ipex-1
1 x Câble d'alimentation JST 1.0 x 4 broches
Variante VTx Ascent Lite+ :
1 x Émetteur vidéo Ascent Lite+ et sa caméra
1 x Pack d'accessoires (antenne Ipex-1, boîtier métallique et câblage)
1 x Guide de démarrage rapide
- Récepteur
- Nom Walksnail Ascent VRX
- Référence WN02-FP018
- Fréquence(s) 5,725 à 5,829 GHz
- Puissance d'émission 30 dBm (FCC/SRRC), 14 dBm (CE)
- Sélection de canaux Automatique, sur le canal le moins perturbé
- Latence 35 ms
- Formats vidéo 1080p 50/60 fps, 720p 50/60/100/120 fps
- Alimentation 7,4 à 25,2 V
- Batterie LiPo 2S à 6S
- Portée 6 km
- Autres fonctions DVR sur microSD jusqu'à 256 Go (MP4 H.264), OSD Canvas Betaflight et INAV
- Connectivité HDMI, microSD, DC 5,5 x 2,1 mm, SH1.0 6 broches, USB-C
- Compatibilité Émetteurs Walksnail Ascent, lunettes et moniteurs à entrée HDMI
- Dimensions 114,5 x 64 x 24 mm
- Poids 118 g sans antennes
- Caméra FPV (Pilote)
- Type de capteur 1/2,8 pouce
- Marque Caddx
- Qualité vidéo Lite : 1080p et 720p à 60 fps, Lite+ : 1080p et 720p jusqu'à 120 fps
- Système de transmission Walksnail Ascent, numérique HD 5,8 GHz
- Dimensions Lite : 12 x 14 x 15 mm, Lite+ : 14 x 12 x 15,8 mm
- FOV 147°
- Autres spécifications Lite+ : microphone intégré à l'optique, son transmis en direct
- Format d'image 16:9
- Transmission vidéo
- Modèle Walksnail Ascent Lite ou Ascent Lite+ (selon la variante)
- Marque Walksnail
- Système de transmission vidéo Numérique HD 5,8 GHz, OSD Canvas
- Qualité de l'aperçu en direct Lite : 1080p/60 fps, Lite+ : 1080p/120 fps
- Fréquence de fonctionnement 5,8 GHz (Lite : 5,730 à 5,815 GHz)
- Distance de transmission max. Lite : jusqu'à 3 km, Lite+ : jusqu'à 8 km
- Débit binaire de téléchargement max. 25 Mbit/s
- Latence 35 ms en moyenne
- Antennes 1 antenne Ipex-1
- Puissance de l'émetteur (EIRP) Lite : 25 ou 100 mW (FCC/SRRC max. 20 dBm, CE max. 14 dBm)
- Connectiques UART 4 broches
- Alimentation 3 à 12,6 V (1S à 3S)
- Poids Lite : 6 g sans antenne, Lite+ : 2,75 g seul, 10,5 g avec boîtier
- Dimensions Lite : 30,5 x 30,5 x 3,5 mm, Lite+ : 23,5 x 23,5 x 8 mm
- Bande passante 5, 10, 20 MHz ou automatique

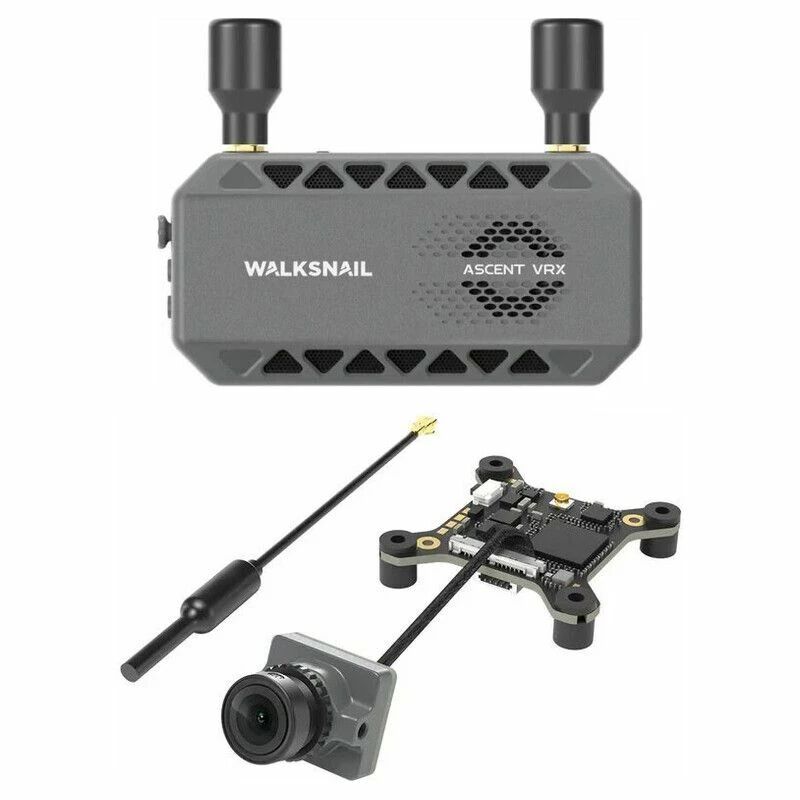

Le Pack Ascent VRx + VTx Lite/Lite+ fait passer un quad en HD Walksnail sans racheter de lunettes. Le kit Ascent Lite ou Ascent Lite+ s'installe sur la machine, et le récepteur Ascent VRX retransmet l'image reçue en HDMI vers les lunettes ou le moniteur que l'on possède déjà. Les deux composants viennent du même système, il n'y a rien à adapter entre eux.
Le VRX décode en 1080p à 60 fps, ou en 720p à 120 fps quand la fluidité prime, avec 35 ms de latence. Il enregistre les vols sur microSD, affiche l'OSD de Betaflight ou d'INAV en mode Canvas et s'alimente sur n'importe quelle LiPo de 2S à 6S.
La variante se joue sur l'émetteur. L'Ascent Lite, 6 g, transmet en 1080p à 60 fps jusqu'à 3 km. L'Ascent Lite+ pèse moitié moins, monte à 120 fps, porte jusqu'à 8 km, chiffre la liaison et ajoute un micro qui transmet le son des moteurs en direct. Les deux embarquent la même caméra Caddx à 147° et affichent la même latence.
Sur le drone, l'émetteur se branche en UART sur un contrôleur F4, F7 ou H7 et s'alimente directement sur la batterie, du 1S au 3S. Pour le vol de proximité et la course, le Lite suffit ; pour aller loin ou enregistrer le son, on prend le Lite+.
