Reach RS4 Pro : précision tout-bandes et vision embarquée pour gagner du temps sur le terrain

GNSS tout-bandes : garder la solution centimétrique quand le ciel se complique

Le Reach RS4 Pro suit simultanément L1, L2, L5 et L6 sur l’ensemble des constellations majeures. Cette couverture large augmente le nombre de signaux exploitables et renforce la robustesse géométrique dans des scènes complexes : rues encaissées, abords de structures métalliques, premiers mètres sous couvert végétal. Avec 672 canaux disponibles et une mise à jour jusqu’à 10 Hz, la solution RTK reste stable et réactive pour lever, jalonner et contrôler sans ralentir la cadence. Les corrections s’obtiennent par LTE (NTRIP), via la radio multi-bandes intégrée interopérable (licenciée ou libre selon les régions) ou depuis une base locale, afin d’adapter le dispositif au contexte réglementaire et au relief du site.

Vision intégrée : guidage AR et mesure depuis images

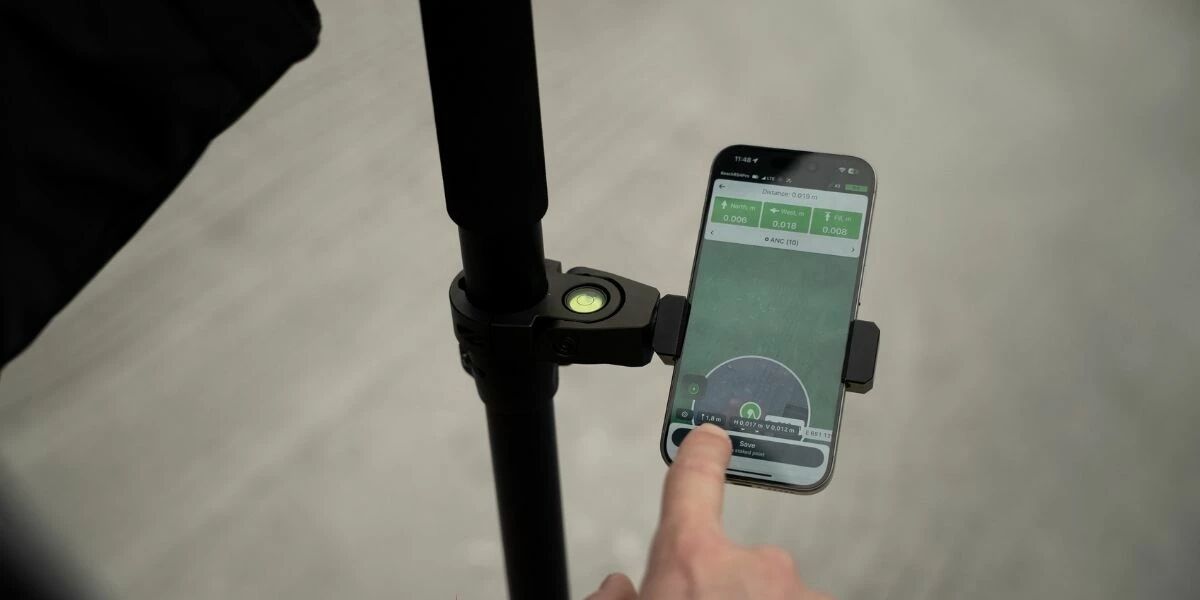

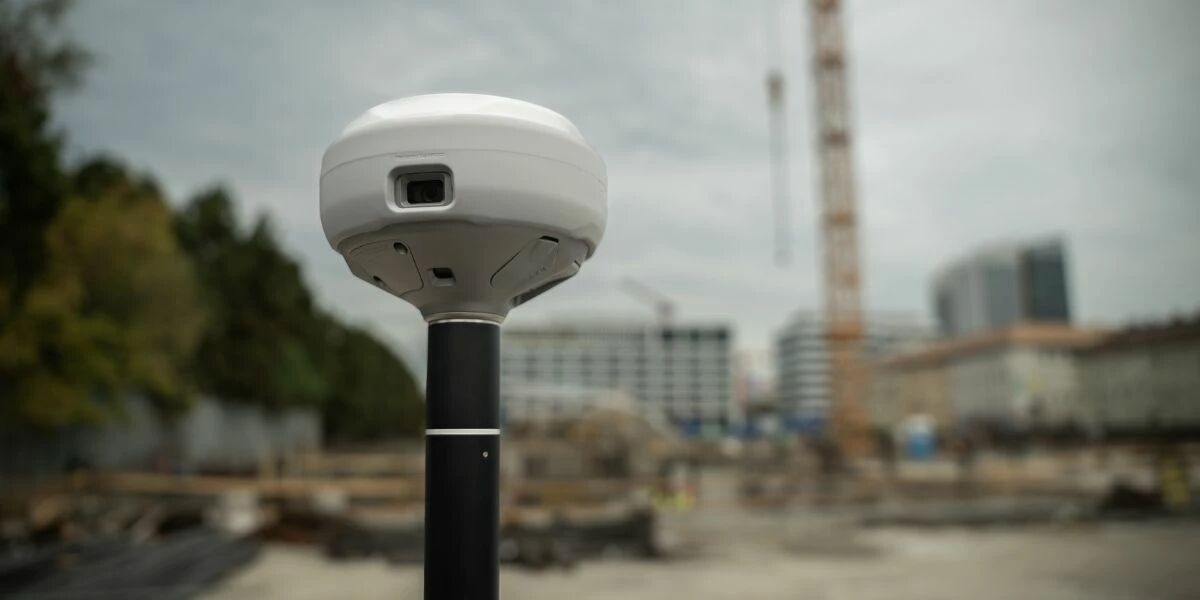

Le module vision à deux caméras Full HD calibrées change la manière d’avancer sur le point. Le guidage AR dans Emlid Flow projette votre géométrie (lignes, points, axes) dans le réel et indique la direction à suivre, ce qui aide à converger plus vite en zone encombrée ou lors d’un jalonnement serré. La mesure depuis images capture des clichés depuis le récepteur, puis calcule des coordonnées précises dans l’app à partir de ces images. On documente et on mesure des points inaccessibles sans exposer l’opérateur : haut de talus, façade au-delà d’une barrière, axe au milieu d’une voie ouverte. À la clé, moins d’implantations station totale, moins d’allers-retours, et un historique visuel directement associé aux mesures pour renforcer la traçabilité des livrables.

Rythme de production : inclinaison rapide, connectivité complète, workflow fluide

La compensation d’inclinaison de nouvelle génération s’initialise rapidement et corrige la verticale de la pointe pour valider un point sans aligner parfaitement la canne. On glisse le bout de canne sous un garde-corps, au ras d’un muret, au pied d’un grillage, on valide et on passe au suivant. La monture rapide 5/8" verrouille mécaniquement l’ensemble pour supprimer tout jeu pendant la compensation. Les communications couvrent LTE, Wi-Fi et Bluetooth 5.1 pour alimenter en NMEA vos applications métier et synchroniser vos projets. Le tandem Emlid Flow (terrain) / Flow 360 (bureau) assure la continuité : création de codes et d’attributs, contrôles qualité, synchronisation, exports standard (CSV, DXF, Shapefile) et intégrations CAO/SIG, y compris l’écosystème Esri grâce à la certification Made for iPhone. Ce continuum limite les ressaisies et sécurise le passage du terrain au livrable.

Conçu pour durer : châssis magnésium IP68, autonomie et protection

Le boîtier en alliage de magnésium bénéficie d’une étanchéité IP68 pour résister à la poussière et à l’eau, et d’une construction prête à encaisser la vie de chantier. L’autonomie atteint environ 16 heures en rover avec inclinaison et 22 heures en enregistrement. La batterie Li-ion se recharge en USB-C (PD) avec profils 5/9/12/15 V × 3 A pour récupérer rapidement entre deux sessions. Les ports RS-232 et USB-C facilitent les intégrations, tandis que la radio multi-bandes jusqu’à 2 W permet d’exploiter des corrections locales sur de grandes distances selon la réglementation. Pour une équipe multi-sites, cette endurance et cette robustesse se traduisent par des tournées plus longues, moins d’arrêts et une meilleure disponibilité du matériel.

• À quoi servent les caméras intégrées du RS4 Pro ?

  Elles débloquent deux fonctions : un guidage AR pour rejoindre un point en surimpression dans Emlid Flow, et la mesure depuis images pour calculer des coordonnées à partir de photos, pratique lorsque l’accès est dangereux ou impossible.

• Le RS4 Pro garde-t-il la précision en milieux difficiles ?

  Oui. La réception tout-bandes et les 672 canaux renforcent la géométrie et la tenue du fix près des façades, sous lisière et en milieux urbains denses, avec une cadence jusqu’à 10 Hz pour rester réactif.

• Quelles sont les options de corrections et de connectivité ?

  Corrections via LTE/NTRIP, radio multi-bandes (jusqu’à 2 W, compatible tiers) ou base locale. Liaisons Wi-Fi, Bluetooth 5.1 et ports USB-C / RS-232 pour l’intégration et la diffusion NMEA.

• Quelle autonomie puis-je attendre sur une journée de piquetage ?

  En usage rover avec inclinaison active, ~16 heures typiques. En enregistrement continu, jusqu’à ~22 heures. Recharge rapide en USB-C (PD).

• RS4 Pro, RS4 et RX2 : quelle logique de choix ?

  RX2 : rover ultra-portable plug-and-play pour équipes mobiles (SIG, asset, travaux légers). RS4 : format « terrain » avec radio multi-bandes et autonomie renforcée pour chantiers intensifs. RS4 Pro : ajoute la vision embarquée (AR, mesure depuis images) pour gagner du temps sur points difficiles et sécuriser l’accès.

• Le RS4 Pro s’intègre-t-il avec l’écosystème Esri ?

  Oui. Certifié Made for iPhone, il s’utilise avec Field Maps, Survey123 et QuickCapture en plus d’Emlid Flow/Flow 360 et de la diffusion NMEA vers d’autres outils.

1 x Récepteur GNSS Reach RS4 Pro (caméras intégrées)

1 x Attache rapide de canne 5/8"

1 x Câble USB-C (charge/échange)

1 x Guide de démarrage

Garantie : 24 mois

• Caméra
• Marque Emlid
• Capteur 1/2.6", CMOS, global shutter, Full HD, 2 caméras (front / bottom)
• Résolutions vidéo Full HD à 25 fps
• Résolutions vidéo (16:9) 1920×1080 @ 25 fps (déduit de “Full HD 25 fps”)
• Température de fonctionnement -40 à +65 °C
• Etanche IP68
• Connexions LTE (nano-SIM), Wi-Fi 802.11a/b/g/n, Bluetooth 5.1 (BR/EDR + LE), RS-232, USB Type-C
• Taille 128.6 × 128.6 × 99.3 mm
• Poids 920 g
• Modes supplémentaires GNSS : Statique, PPK, RTK, Tilt compensation
• Compatibilité accessoires Antennes LoRa/UHF (remarque : utiliser l’antenne adaptée)
• Bluetooth 5.1 (BR/EDR + LE)
• Wifi 802.11 a/b/g/n
• Transmission LTE (FDD-LTE/TD-LTE, UMTS) + LoRa (868/915 MHz) + UHF (410–470 MHz)
• Matériel compatible iOS Oui (via appli Emlid / Bluetooth & LTE)
• Alimentation Batterie Li-Ion 5000 mAh, 7.2 V, 36 Wh
• Conformité aux normes Non spécifié (pour RS4 Pro ; RS4 mentionne FCC/CE sur d’autres docs, pas dans ton extrait)
• Entrée d'alimentation externe USB Type-C (PD) 5V/9V/12V/15V × 3A
• Autres spécifications Nombre de canaux GNSS : 672, Update rate : jusqu’à 10 Hz
• Autonomie 16 h en RTK avec tilt, 22 h en enregistrement
• Capteurs 2 capteurs FHD (front/bottom), global shutter
• FOV Front : H 64.6° / V 42.8° ; Bottom : H 63° / V 42°

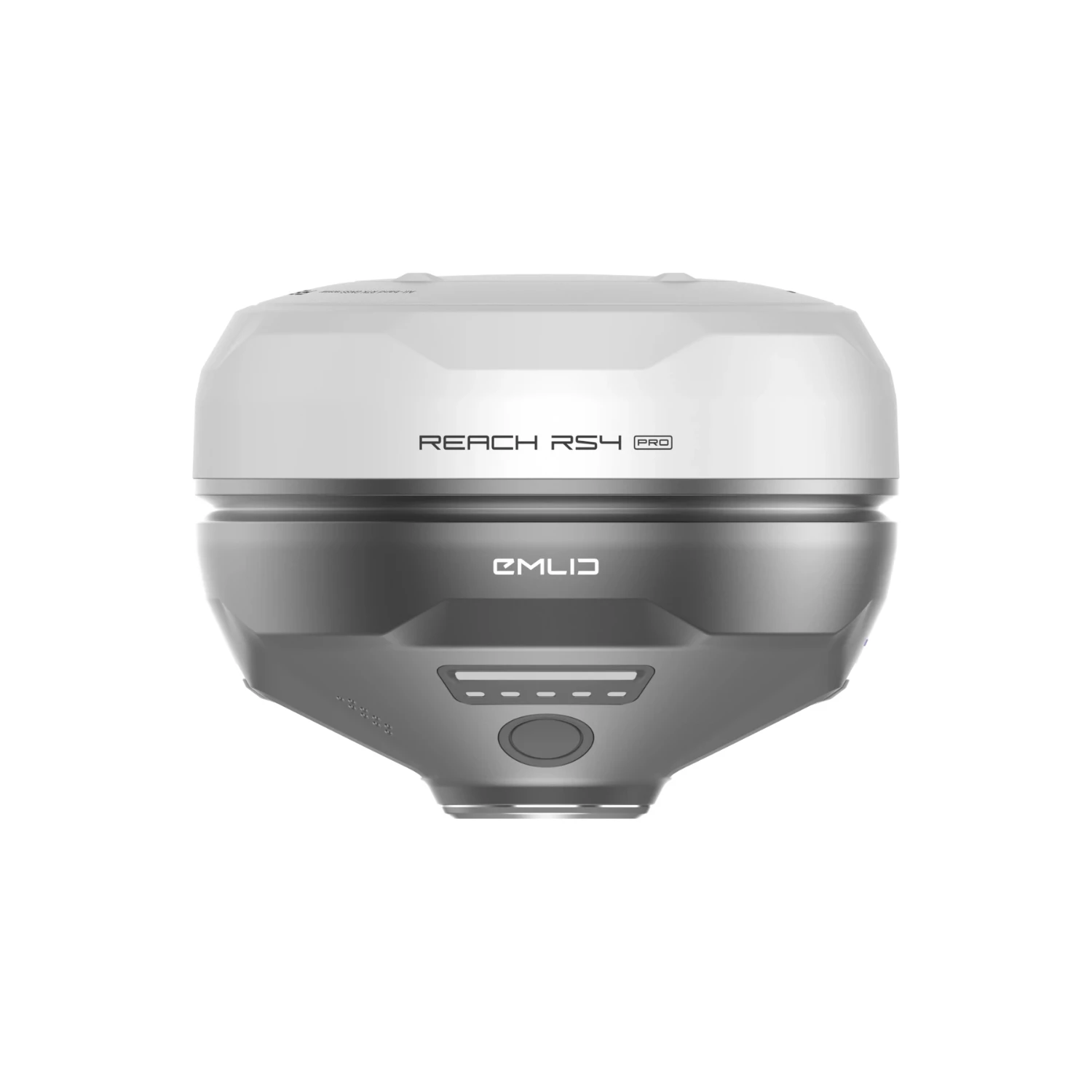

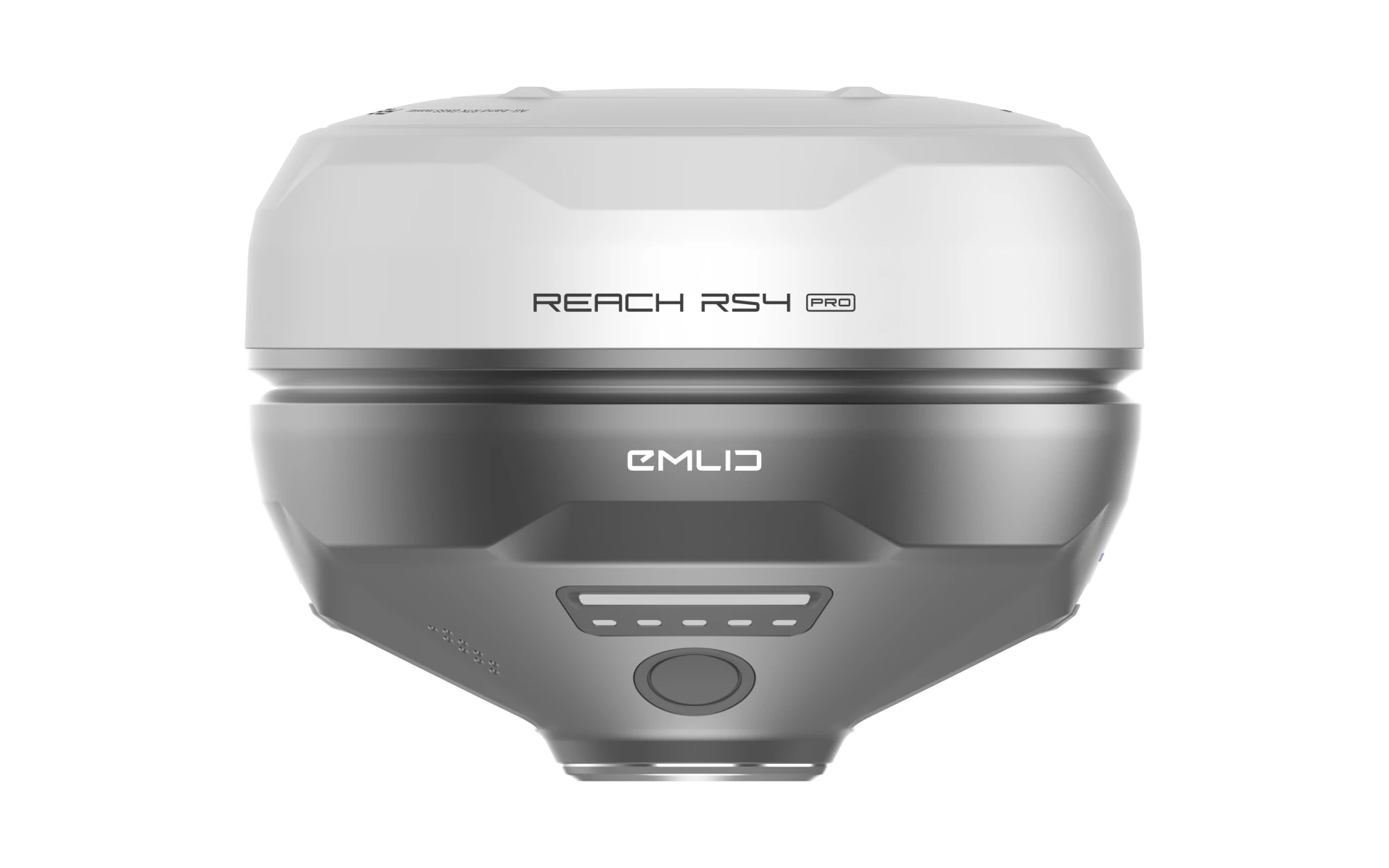

• Modèle Reach RS4 Pro
• Connecteurs RS-232, USB Type-C, Nano-SIM
• Puissance d'entrée USB-C PD jusqu’à 15 V×3 A

• Système GNSS RTK
• Fréquences d'utilisation GPS (L1C/A, L2C, L5) / GLONASS (L1OF, L2OF) / Galileo (E1 B/C, E5a, E6) / BeiDou (B1I, B1C, B2a, B3I) / QZSS (L1C/A, L1C/B11, L2C, L5) / NavIC (L1-SPS, L5-SPS)
• Précision du positionnement horizontal RTK 7 mm + 1 ppm
• Précision du positionnement vertical RTK 14 mm + 1 ppm

• Appareil RTK
• Système de positionnement Multi-GNSS (GPS, GLONASS, Galileo, BeiDou, QZSS, NavIC)
• Point de fréquence Multi-bandes (L1, L2, L5, E1, E5a, E6, B1, B2a, B3I)
• Précision du positionnement Statique : H = 4 mm + 0.5 ppm / V = 8 mm + 1 ppm / PPK : H = 5 mm + 0.5 ppm / V = 10 mm + 1 ppm / RTK : H = 7 mm + 1 ppm / V = 14 mm + 1 ppm
• Hauteur 128.6 × 128.6 × 99.3 mm
• Précision de l’orientation RTK + 2 mm + 0.3 mm/°
