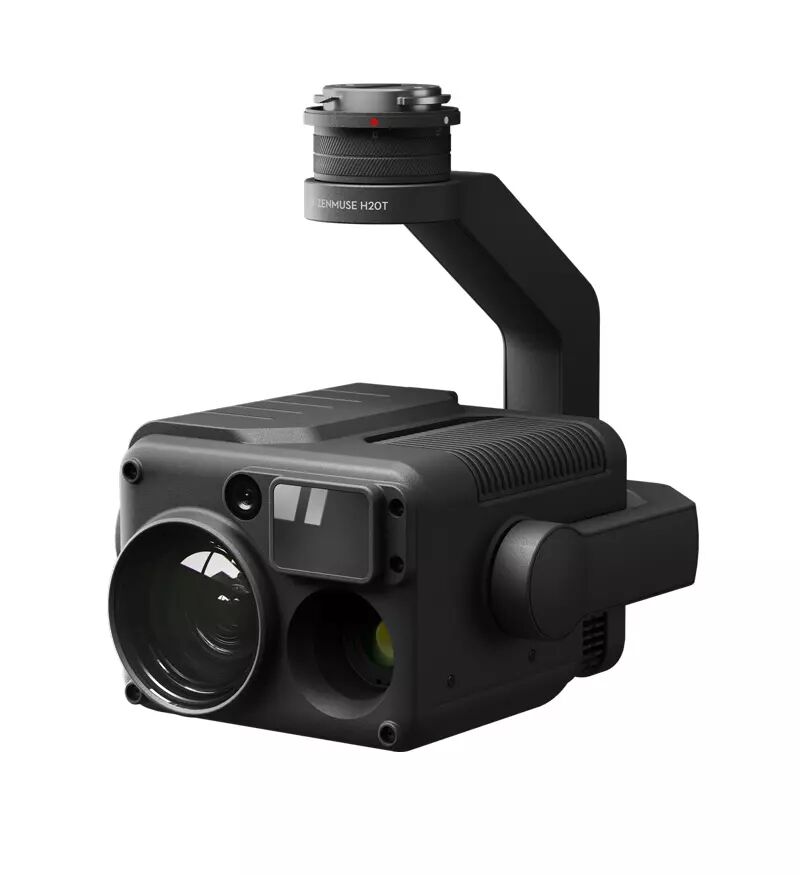

DJI Zenmuse H20T

• Quatre capteur : wide, zoom, thermique et télémètre laser
• Compatible DJI Matrice 300 RTK
• Affichage et sélection du capteur dans application
• DJI Shield Basic offert

DJI Zenmuse H20T et DJI Matrice 300 RTK

La nacelle DJI Zenmuse H20T fait partie de la gamme H20 Series aux côtés de la nacelle DJI Zenmuse H20. Conçues spécialement pour une utilisation avec le drone DJI Matrice 300 RTK, ces nacelles hybrides ont été optimisées pour les missions des professionnels en respectant leurs besoins et leurs contraintes métier.

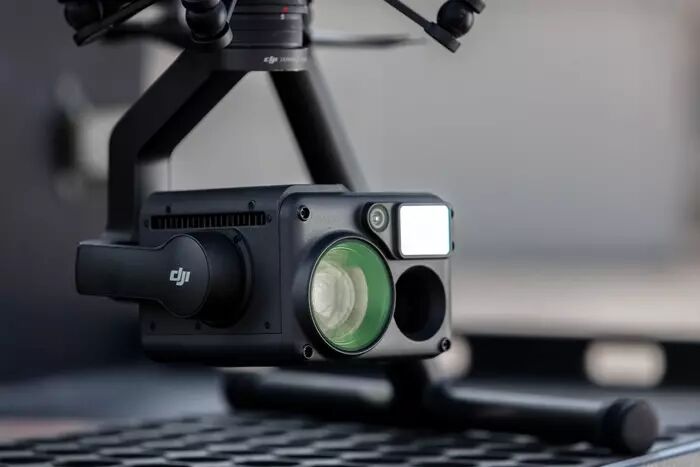

Zenmuse H20T se fixe sous le drone au niveau du port de connexion. L'application mobile de contrôle DJI Pilot a elle aussi, été optimisée pour afficher le flux vidéo de la caméra, toutefois une mise à jour vous sera probablement proposée dans l'application.

Quatre capteurs performants

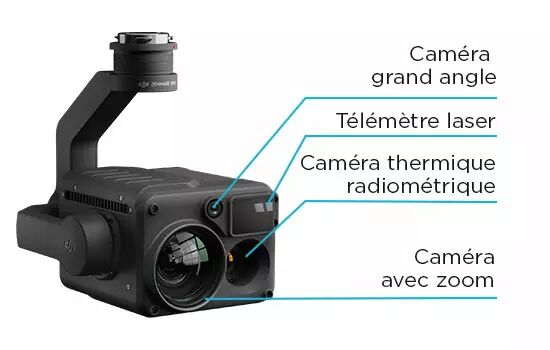

Le boîtier de la nacelle DJI Zenmuse H20T est composé de quatre capteurs distincts :

• Caméra grand angle : Un capteur CMOS de 1/2,3 pouce qui délivre 12 MP avec un FOV de 82,9°;
• Caméra zoom : Un capteur CMOS de 1/1,7 pouce de 20 MP dont le zoom optique hybride x23 (200x maximum) qui offre la 4K 30p en vidéo;
• Télémètre laser : Il permet de mesurer la distance d'un objet par rapport au drone de 3 à 1200 mètres avec une précision d'environ 0,2 mètre;
• Capteur thermique radiométrique : La résolution de 640 par 512 pixels offre un taux de rafraîchissement de 30p et dispose d'une sensibilité thermique de ≤ 50mk@f1.0 (NEDT).

La caméra grand angle permettra de voir une situation dans son ensemble en vérifiant les mouvements sur une large zone. La caméra zoom pourra alors prendre le retour pour observer une partie de l'image avec précision. Enfin le télémètre laser vous aidera à juger de la distance des objets, personnes ou bâtiments depuis la vue aérienne. La caméra thermique aidera autant aux situations de diagnostic pour situer les différences de températures mais également au sauvetage pour distinguer les êtres vivants des bâtiments.

L'affichage de ces quatre capteurs se fait au sein de l'application DJI Pilot et le passage entre chacun de ces capteurs se fait de manière instantanée grâce à une interface utilisateur intuitive.

Les fonctionnalités et modes intelligents

Vous retrouverez de nombreuses fonctions qui allient la puissance des capteurs de cette nacelle Zenmuse H20T à celle de l'application au sein de DJI Pilot. On y retrouve un mode nuit qui permet de passer en mode IR l'image permettant de distinguer plus de détails lors des prises de vue à faible luminosité.

Les fonctions Mesure Spot et Mesure de zones permettent de déterminer avec précision la température de l'air d'une zone ainsi que les moyennes, maximales et minimales. Il est possible de déterminer des seuils d'alerte où l'application vous mettra en garde en cas de montée des températures. Plusieurs palettes de couleurs sont disponibles pour s'adapter aux besoin spécifiques de chaque mission. Cette caméra délivre des R-JPEG, c'est à dire des images qui incluent les données sur les températures qui pourront être traitées dans DJI Thermal Analysis Tool par la suite.

La fonction AI-Spot Check permet à l'IA embarquée d'identier et reconnaître le sujet d'intérêt désignée pour obtenir un cadrage identique et cohérent lors des prochaines missions d'inspection. Par exemple, lors de l'inspection de ligne à haute-tension, il sera possible de marquer l'emplacement, l'orientation de la nacelle et les paramètres de la caméra pour reprendre le même type de clichés lors d'une mission ultérieure.

Higi-Red Grid vous permet de quadriller une zone à examiner de façon minutieuse. Capturez la zone dans son ensemble avec le capteur grand angle et déterminer la zone à inspecter. La nacelle Zenmuse H20T prendra le relais par la suite pour capturer chacune des zones à l'aide du capteur zoom. Vous aurez la possibilité de récupérer l'image complète ainsi que les images zoomées.

La fonction PinPoint vous permet au simple toucher du sujet sur l'application de déterminer la distance ce celui-ci par rapport au drone. Le télémètre laser enverra une onde et calculera le temps qu'il faut pour que cette onde rebondisse et revienne pour déterminer la distance avec une précision de l'ordre de 0,2 mètre.

Le suivi intelligent intégré à DJI Pilot permet de suivre un sujet choisi sur l'application et de calculer sa distance en mouvement. Il sera possible de switcher entre les différents capteurs pour le suivre de façon plus ou moins précise. L'application reconnaît les personnes, les véhicules et les bateaux.

Quels sont les domaines d'application où la nacelle Zenmuse H20T peut aider ?

Les facultés et possibilités de cette nacelle sont nombreuses. La caméra grand angle combinée au zoom permet d'observer une scène à distance en toute discrétion. Le télémètre quant à lui permet d'évaluer la distance du sujet, c'est une information précieuse à transmettre aux équipiers sur le terrain avant de les envoyer sur place. La caméra thermique quant à elle, permet de faire des relevés précis de températures et de localiser rapidement des personnes piégées dans le feu. Ainsi cette nacelle Zenmuse H20T aidera sur les typologies de missions suivantes :

• Lutte contre les incendies : Luttez contre les incendies dans des environnements plus ou moins complexes en localisant les victimes piégées sans faire intervenir les équipes au risque qu'il soient eux aussi piégés;
• Maintien de l'ordre public : Analysez la situation à distance afin de planifier l'intervention en conséquence garantissant ainsi la sécurité des équipes mobiles;
• Recherche et sauvetage : Localisez les personnes disparues dans des zones reculées ou escarpées afin d'organiser leur sauvetage avec les équipes d'intervention;
• Inspection de ligne à haute tension : Obtenir une vue d'ensemble et détaillée de l'état d'un réseau électrique dans des endroits difficilement accessibles;
• Pétrole et gaz : Inspectez les zones à risques sans mobiliser d'équipiers pour vérifier l'état des canalisations, puits etc..

1 x Nacelle DJI Zenmuse H20T

• Caméra
• Marque DJI
• Capteur Zoom : 1/1.7" CMOS // Wide : 1/2.0" CMOS // Télémètre laser
• Focale Zoom : 6.82-119.94 mm (équivalent 31.7-556.2 mm) // Wide : 4.5 mm (équivalent 24 mm)
• Température de fonctionnement De -20 à 50°C
• Carte mémoire microSD avec une capacité jusqu'à 128Go, UHS-I U3 minium.
• Format supportés FAT32 (<32Go), exFAT (> 32Go)
• Taille 167 x 135 x 161 mm
• Poids 828 ± 5 g
• Compatible DJI Matrice 300 RTK
• FOV Wide : 82,9°
• Mise au point Zoom : 1m à l'infini (wide), 8m à l'infini (téléphoto) // Wide : 1m à l'infini
• Température de stockage De -20 à 60°C
• Ouverture diaphragme Zoom : f/2.8-f/11 (normal) et f/1.6-f/11 (nuit) // Wide : f/2.8
• Pixels Zoom : 20Mpx effectifs // Wide : 12Mpx effectifs
• Autres spécifications IP44

• Capteur thermique
• Caméra Uncooled VOx Microbolometer
• DFOV 40.6°

• Télémètre laser
• Longueur d'onde 905 nm
• Plage de mesure 3-1200 m (20% de réfléctivité, zone complète)
• Précision de mesure ± (0.2 m + Dx0.15%) D étant la distance vers une surface verticale
